Qual é a diferença entre um medidor de pressão, interruptor de pressão e transdutores de pressão?

A medição da pressão do sistema é uma das variáveis mais importantes para medir e controlar em um sistema de bombeamento. Ele fornece informações sobre a pressão do sistema e a operação da bomba ou do sistema, e pode ser usado para controlar o sistema de maneira eficiente e confiável.

A forma mais simples de medição de pressão é com um medidor de pressão. Um medidor de pressão é um dispositivo de indicação de pressão que fornece uma leitura local da pressão para monitorar a operação ou condição de um processo, indicando localmente uma quantidade de pressão. Existem muitos tipos de medidores de pressão, mas o mais comum é o analógico indicando o tipo de tubo bourdon.

Um interruptor de pressão é o próximo na lista.

Pode ter um display digital, mas a exibição não é o objetivo principal de um switch.

Um interruptor de pressão é um dispositivo que, após o desvio de uma pressão física, abre ou fecha um conjunto de contatos. A configuração de pressão pode normalmente ser ajustada e é usada para abrir ou fechar uma válvula ou ligar ou desligar uma bomba com base na pressão física.

Um transdutor ou transmissor de pressão é um dispositivo eletrônico usado em combinação com um sensor de pressão e um condicionador de sinal tensão-corrente para gerar uma saída proporcional à pressão que está lendo, como 4-20 mA ou 1-5 volts (ou outro tipo) sinal de saída. Este sinal de pressão proporcional pode ser alimentado a um sistema de controle distribuído ou outro controle para gerenciar continuamente a operação de um sistema de bombeamento.

Uma aplicação típica para controle com um transmissor de pressão e sistema de controles é a modulação de uma válvula de controle ou modulação da velocidade da bomba através de um acionamento de velocidade variável para manter o ponto de ajuste da pressão do sistema.

Medidores de pressão, interruptores e transdutores podem ler, indicar e/ou controlar com base em pressões positivas, negativas (vácuo) ou diferenciais.

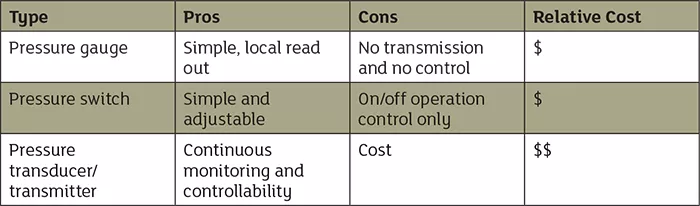

Tabela 1. Capacidades relativas de dispositivos de detecção de pressão

As Tabelas 1 e 2 fornecem um resumo das capacidades e custo relativo de cada tipo de dispositivo e considerações para seleção e medição.

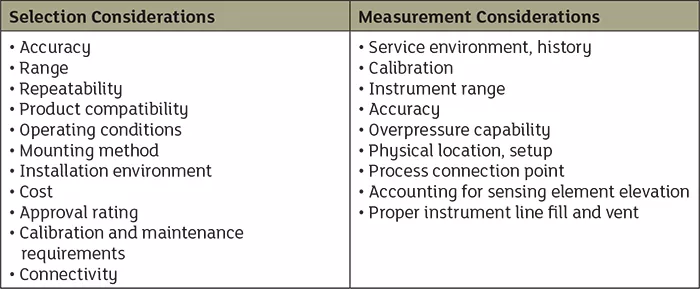

Tabela 2. Considerações importantes de seleção e medição
