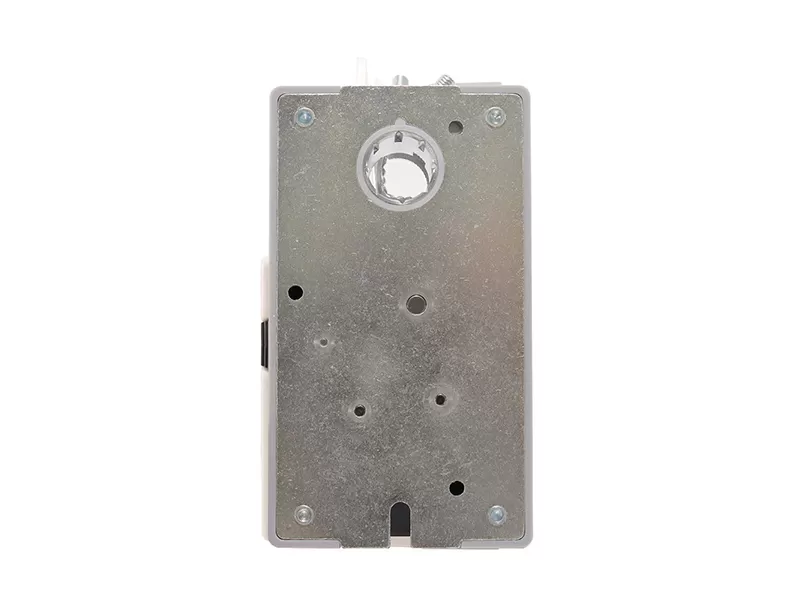

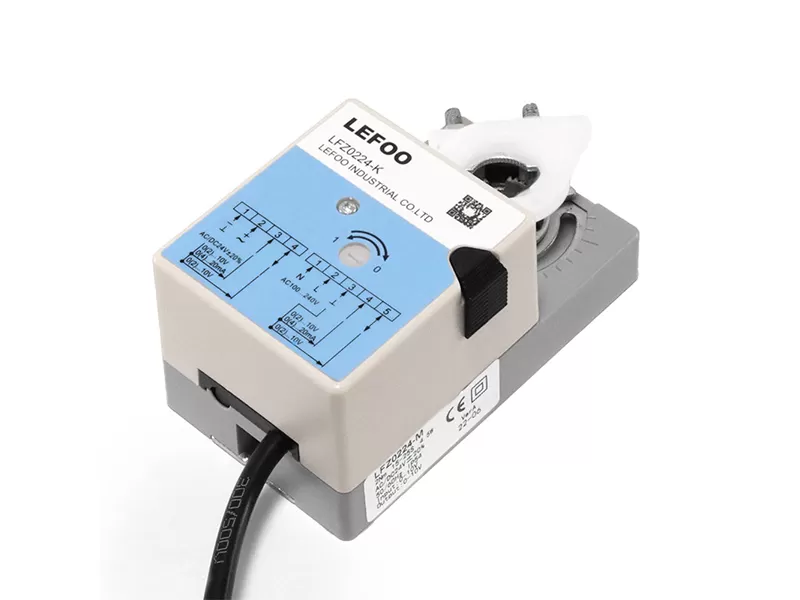

Atuador Rotativo Padrão LFZ

Name: Atuador Rotativo Padrão LFZ
Brand: Lefoo 2000 - 2025
Availability: InStock

Obter uma cotação Baixar PDF

Baixar PDF

O atuador elétrico do amortecedor da série LFZ adota o motor DC importado/motor sem escova para fornecer energia, e pode oferecer o torque 2NM ~ 40NM, pode diretamente trabalha no controle giratório do sistema de ar e dos sistemas de água, e pode realze o controle de sinal de tensão 0(2)-10V e corrente 0(4)-20mA também pode fornecer feedback de sinal de corrente ou tensão conversível mútua, É fácil de instalar e pode ser facilmente fixado no eixo quadrado, eixo redondo ou outro eixo amortecedor em forma, este produto tem vantagem de longa vida, ow ruído, e controle inteligente multi-funcional. Toda a série de produtos está disponível com função de operação manua. O grau de proteção do produto é IP54, e é estável e eficiente, com função de proteção contra sobrecarga total. Todos os produtos estão equipados com limite manual.

Parâmetros

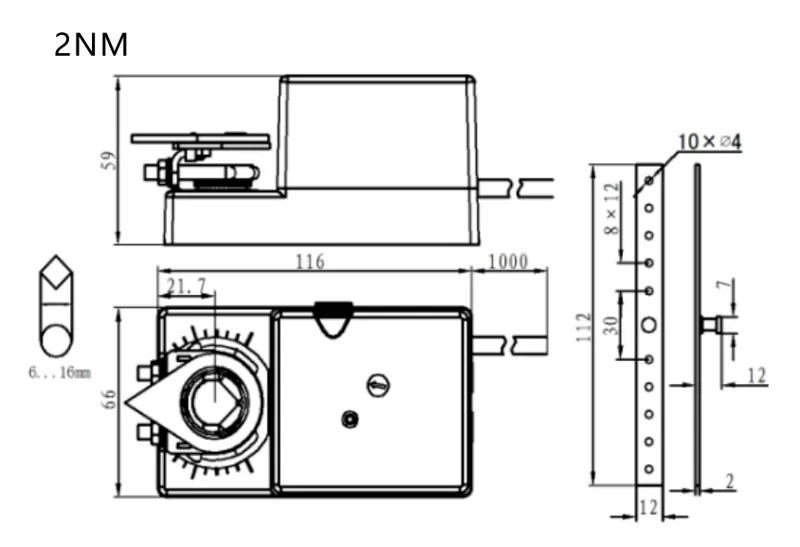

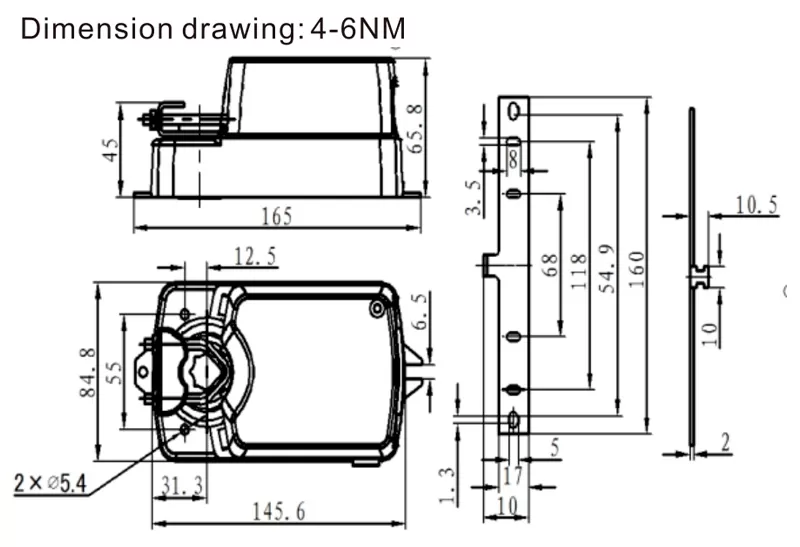

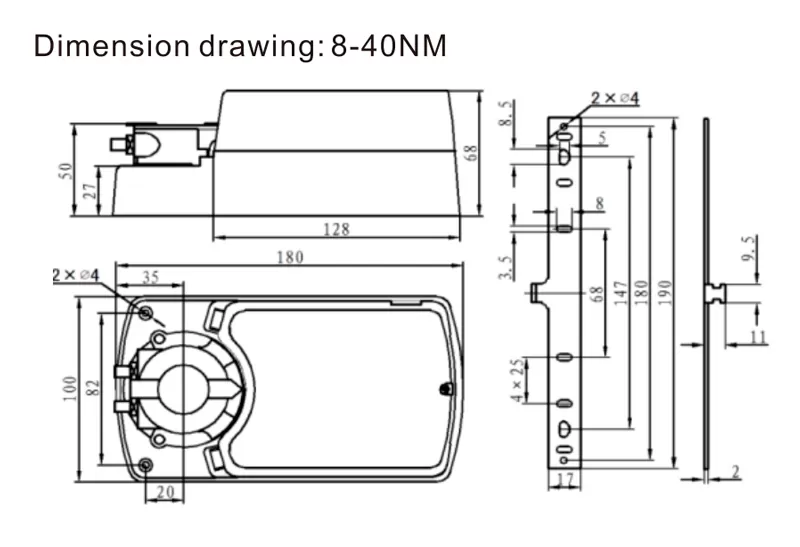

Dimensão

Documentos & Desenhos

Aplicação relacionada

Parâmetros

Geral	Valor
Parâmetros elétricos	Tensão nominal	AC24V 50/60Hz DC24V/AC10...240V 50/60Hz
	Faixa de tensão nominal	AC/DC19.2…28.8V/AC885... 265V
	Consumo de energia	Estado operacional 4.5w, estado de espera 0.5W
	Especificação do fio	0.5mm ²
	Especificação Termnal	Max2mm ²
Parâmetro da função	Torque	2Nm	4Nm	6Nm	8Nm	16Nm	24Nm	32NM
	Tamanho adequado da porta de ar	0,3 m ²	0,5 m ²	0,8 m²	1,2 m ²	2,5 m ²	3,7 m²	5,2 m²
	Direção de rotação	Pode ser selecionado pelo interruptor DIP
	Ajuste manual	O atuador pode ser ajustado manualmente depois de pressionar o botão de desengate do conjunto de engrenagens
	Canto Nominal/Máximo	90 °/95 °
	Nível de ruído	46dBA (dentro de 1 metro)
	Indicação de localização	Ângulo de rotação fornecido pelo indicador de posição
Ambiente de trabalho	Grau elétrico	Ⅲ (segurança de baixa tensão) ll (isolamento duplo)
	Grau de proteção	IP54
	Temperatura do ambiente de trabalho	-20 °C ~ + 50 V
	Temperatura ambiente de armazenamento	-20 °C ~ + 50 V
	Teste de temperatura	95% RH, sem condensação/EN 60730-1
Dimensão Desenho	L × W × H/mm	Detalhe ver desenho dimensional
	Comprimento mínimo do eixo	> 50mm
	Peso	<1.3Kg

Modelo	Torque de saída	Fonte de alimentação	Tempo de execução	Sinal de controle	Interruptor auxiliar F opcional

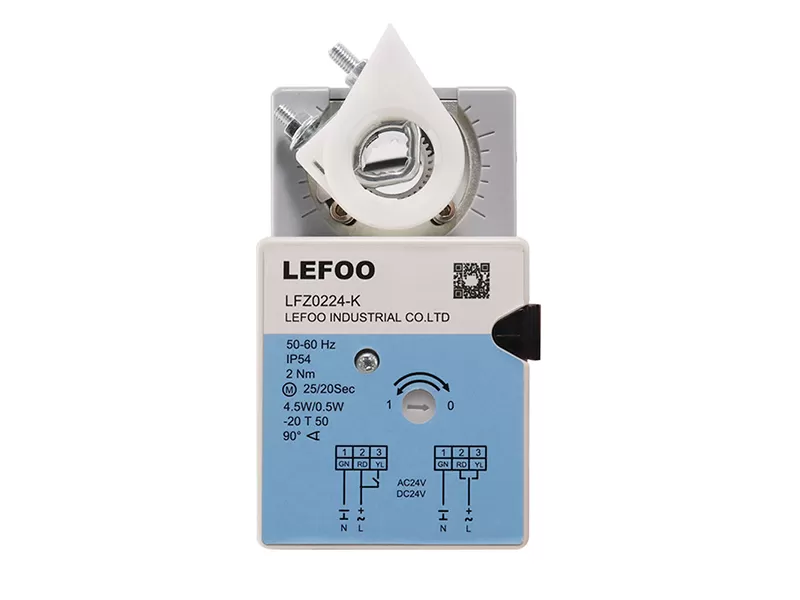

LFZ0224/230-K/KF	2N	24V/230V	20-25S	Controle ON-OFF	Um conjunto de interruptores auxiliares
LFZ0224/230-M/MF	2N	24V/230V	20-25S	0(2)~ 10V/0(4)~ 20mA	Um conjunto de interruptores auxiliares
LFZ0424/230-K/KF	4N	24V/230V	25-30S	Controle ON-OFF	Twosets de interruptores auxiliares
LFZ0424/230-M/MF	4N	24V/230V	25-305	0(2)~ 10V/0(4)~ 20mA	Twosets de interruptores auxiliares
LFZ0624/230-K/KF	6N	24V/230V	25-30S	Controle ON-OFF	Twosets de interruptores auxiliares
LFZ0624/230-M/MF	6N	24V/230V	25-30S	0(2)~ 10V/0(4)~ 20mA	Twosets de interruptores auxiliares
LFZ0824/230-K/KF	8N	24V/230V	30-45S	Controle ON-OFF	Twosets de interruptores auxiliares
LFZ0824/230-M/MF	8N	24V/230V	30-45S	0(2)~ 10V/0(4)~ 20mA	Twosets de interruptores auxiliares
LFZ1624/230-K/KF	16N	24V/230V	30-45S	Controle ON-OFF	Twosets de interruptores auxiliares
LFZ1624/230-M/MF	16N	24V/230V	30-45S	0(2)~ 10V/0(4)~ 20mA	Twosets de interruptores auxiliares
LFZ2424/230-K/KF	24N	24V/230V	120-160S	Controle ON-OFF	Twosets de interruptores auxiliares
LFZ2424/230-M/MF	24N	24V/230V	120-1605	0(2)~ 10V/0(4)~ 20mA	Twosets de interruptores auxiliares
LFZ3224/230-K/KF	32N	24V/230V	160-200S	Controle ON-OFF	Twosets de interruptores auxiliares
LFZ3224/230-M/MF	32N	24V/230V	160-200S	0(2)~ 10V/0(4)~ 20mA	Dois conjuntos de interruptores auxiliares
LFZ4024/230-K/KF	40N	24V/230V	200-220S	Controle ON-OFF	Twosets de interruptores auxiliares
LFZ4024/230-M/MF	40N	24V/230V	200-220S	0(2)~ 10V/0(4)~ 20mA	Twosets de interruptores auxiliares
