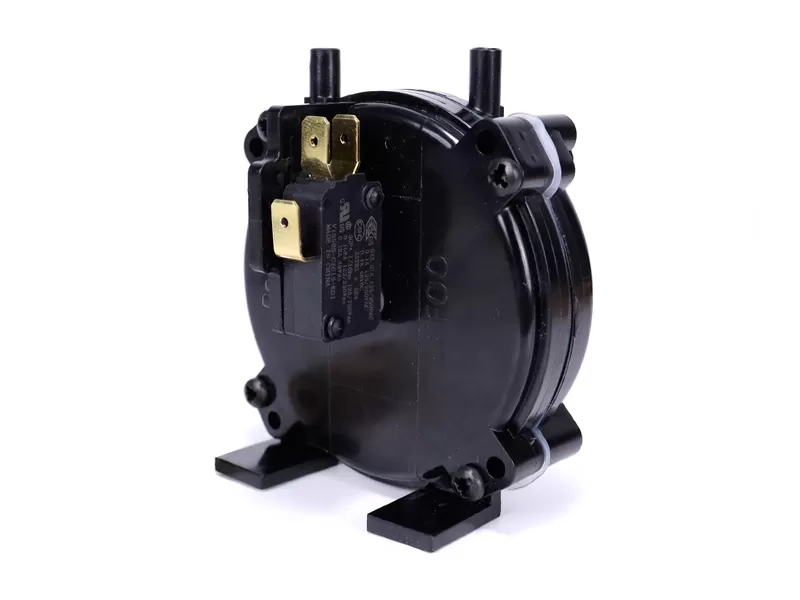

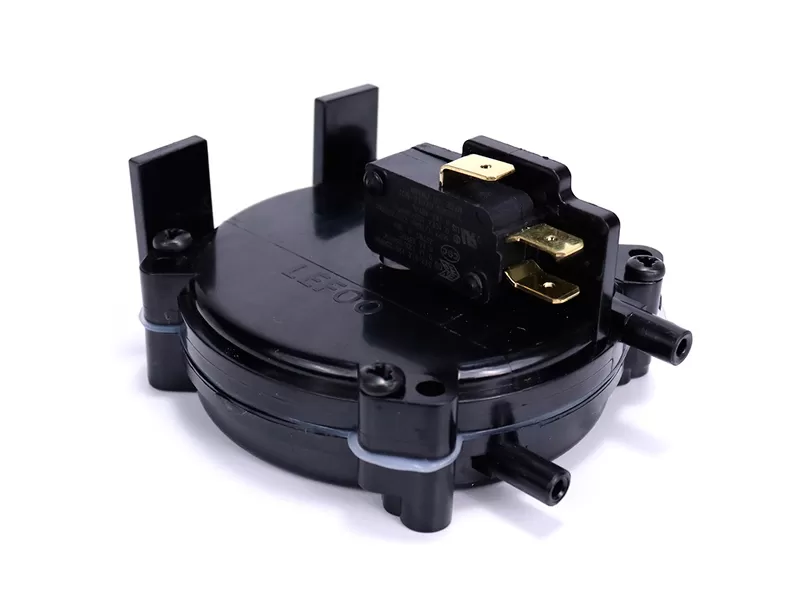

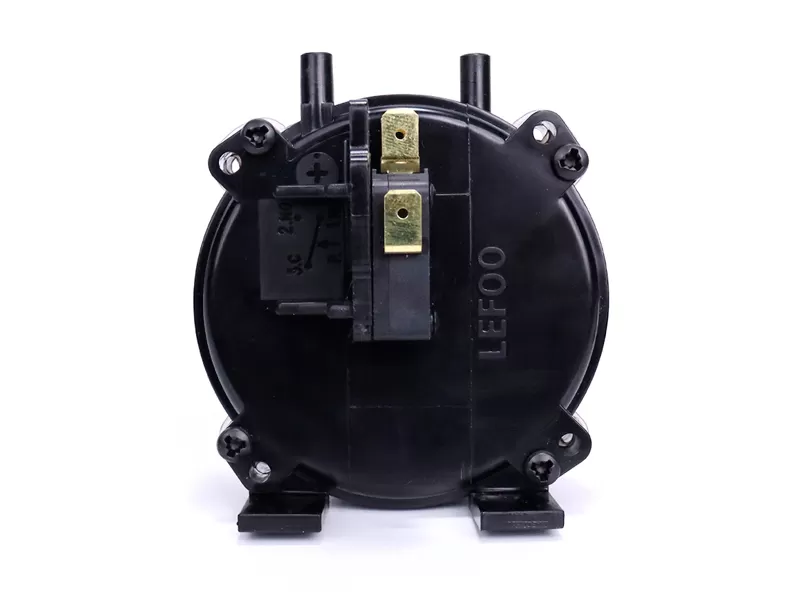

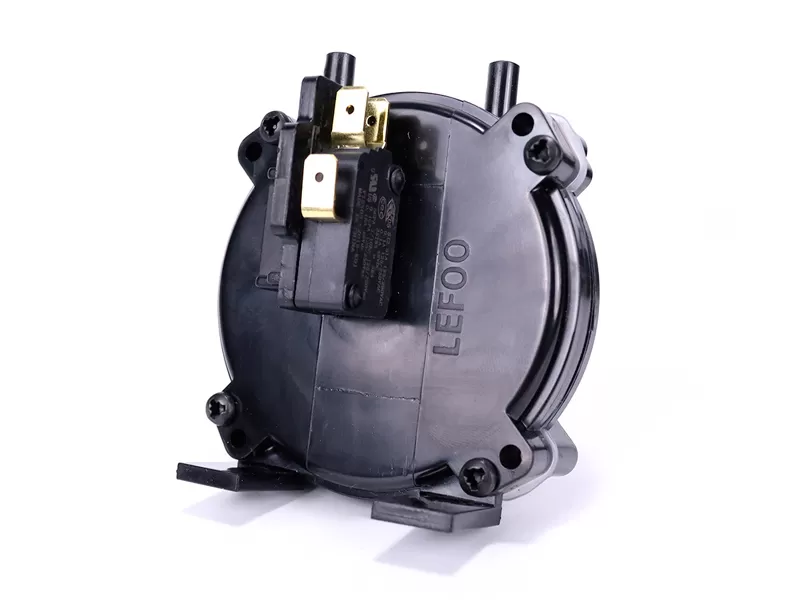

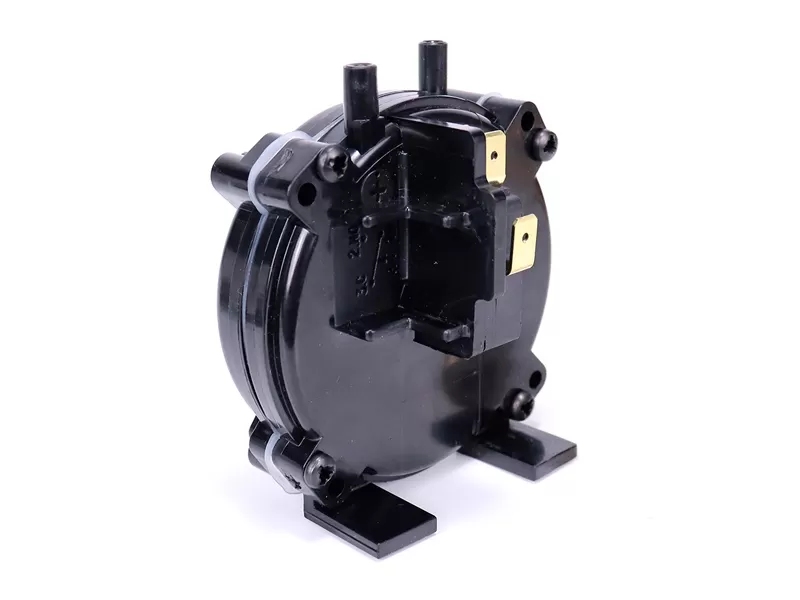

O LF30 emprega uma pressão diferencial para acionar um interruptor de pressão de precisão na configuração de pressão escolhida. Esta pode ser a diferença entre pressão atmosférica e negativa ou positiva ou entre quaisquer duas pressões dadas. Quando ocorre uma mudança de pressão entre a câmara de pressão negativa e a câmara de pressão positiva, o diafragma principal ativa o interruptor de pressão em um valor pré-determinado.
| Modelo | LF30 |
| Mídia | Ar, produtos de combustão ou gás natural |

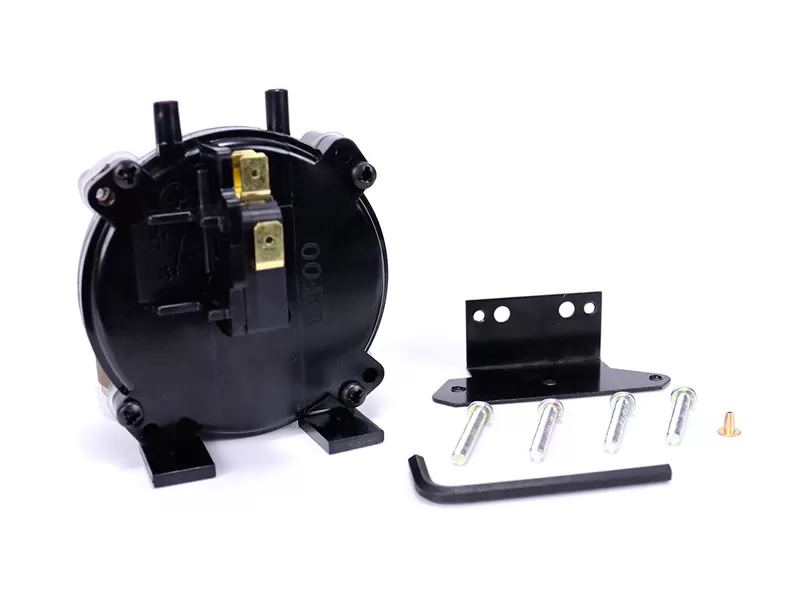

| Montagem/Fixação | 4 parafusos com profundidade de penetração máxima de 6,3mm em apropriado Furos de montagem, ou fixados com suporte opcional |
| Posição de montagem | O LFAS é sensível à posição. Pode ser montado na maioria Posições desde que tenha sido calibrado |
| Faixa de pressão | 0,4 mbar ~ 8,0 mbar fazem com aumento de pressão positiva ou negativa. Mínimo superior Pressão de comutação de 0,4 mbar. Pressão de comutação mínima inferior 0,2 mbar |
| Interruptor Diferencial | Não inferior a 0,1 mbar e não superior a 0,3 mbar, dependendo das configurações de pressão |
| Pressão máxima de funcionamento | 10mbar Pmax = 50mbar |
| Faixa de temperatura operacional | 105 °C Máximo |
| Classificação elétrica | 0.1A, 5A, 16A, 125/250VAC. outras classificações estão disponíveis a pedido |
| Arranjo de Contato | SPDT ou SPST |
| Terminal | 6,3 ou 4,8mm macho Q.C. Tampa de isolamento opcional disponível conforme necessário |
| Tolerância Calibração | A tolerância padrão de produção à temperatura ambiente é de ± 0,10 mbar ou ± 5% Do ponto de ajuste, o que for maior. |
Conversão: 1mbar = 100Pa 1 "W.C = 249Pa
