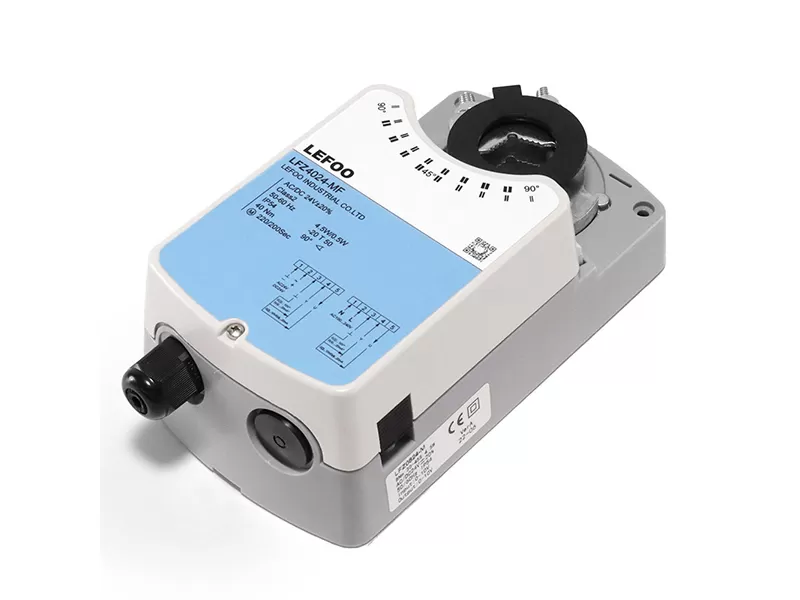

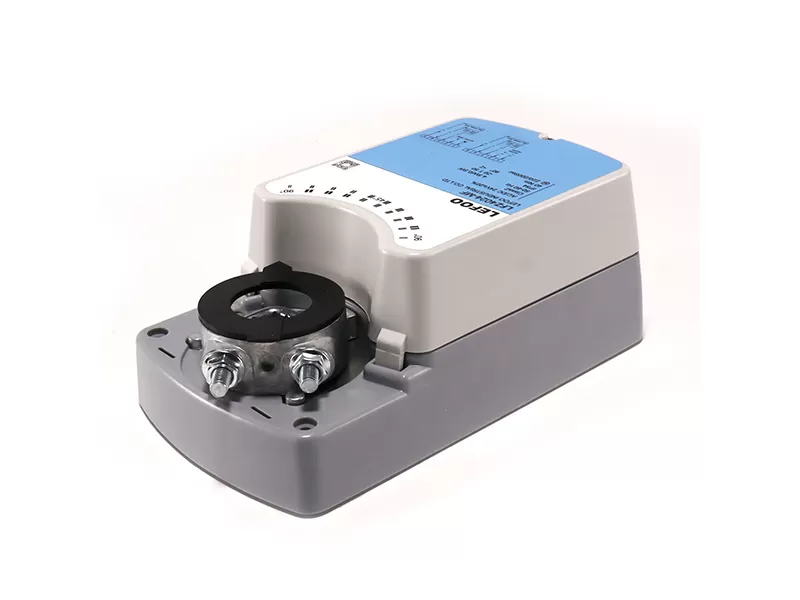

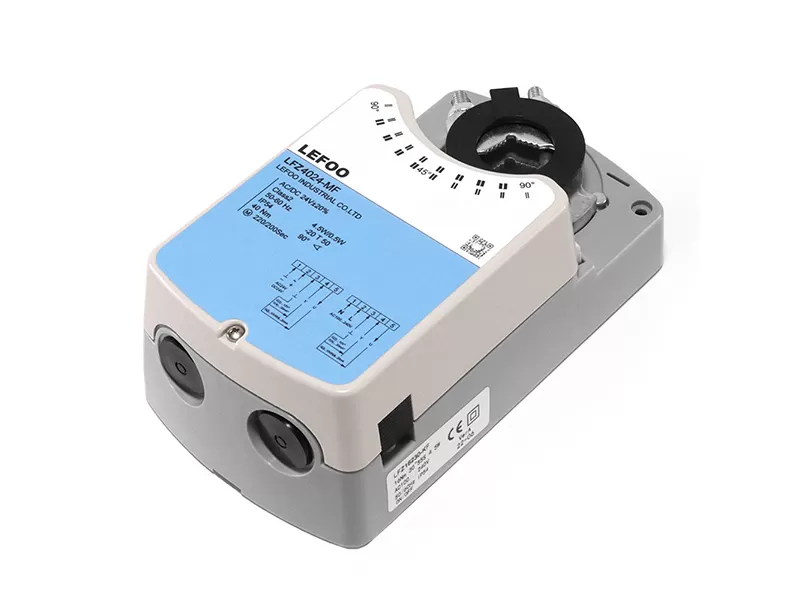

Atuadores rotativos de corrida rápida LFZ-Q

Atuadores rotativos de corrida rápida LFZ-Q

Name: Atuadores rotativos de corrida rápida LFZ-Q
Brand: Lefoo 2000 - 2025
Availability: InStock

Obter uma cotação Baixar PDF

Baixar PDF

Atuadores de amortecedor elétrico da série LFZ-Q05/08/16/24/40 adotam motor DC importado/motor sem escova para fornecer energia, com torques de 5NM, 8NM, 16NM, 24NM, 40NM para escolher. As séries são amplamente utilizadas em transporte ferroviário, sistema de ventilação, laboratório e outros campos que precisam de controle rápido. Eles são fáceis de instalar e fx no eixo quadrado, eixo circular ou outras formas de eixos de conexão do amortecedor. Eles têm longa vida útil, baixo ruído e podem alcançar o controle inteligente multifuncional. Toda a série é com função de operação manual e limite manual, grau de proteção IP54, função de proteção contra sobrecarga total para garantir o uso seguro.

Parâmetros

Dimensão

Documentos & Desenhos

Aplicação Relacionada

Parâmetros

Geral	Valor
Parâmetros elétricos	Tensão nominal	AC24V 50/60Hz DC24V/AC100...240V 50/60Hz
	Faixa de tensão nominal	AC/DC 19...28.8V/AC85V...AC265V
	Consumo de energia	Status de execução 4.5W, Status de espera 0.5W
	Tamanho do cabo	0.5mm ²
	Tamanho do terminal	Max2mm ²
Parâmetro da função	Torque	5Nm	8Nm	16Nm	40Nm	48Nm
	Tamanho adequado do amortecedor	0,5 m ²	1,2 m ²	2,5 m ²	1,2 m²	4,2 m²
	Direção de rotação	Pode ser selecionado pelo interruptor DIP
	Ajuste manual	O atuador pode ser ajustado manualmente depois de pressionar o botão de desengate do conjunto de engrenagens
	Nomina/Máximo Comer	90 °/95 °
	Nível de ruído	46dBA (dentro de 1 metro)
	Indicação de localização	Ângulo de rotação fornecido pelo indicador de posição
Ambiente de trabalho	Grau elétrico	(SELV) precisa (isolamento duplo)
	Grau de proteção	Ip54
	Temperatura de trabalho	-20 °C ~ + 50 V
	Temperatura de armazenamento	-30 °C ~ + 80
	Teste de temperatura	95% RH, sem condensação/EN 60730-1

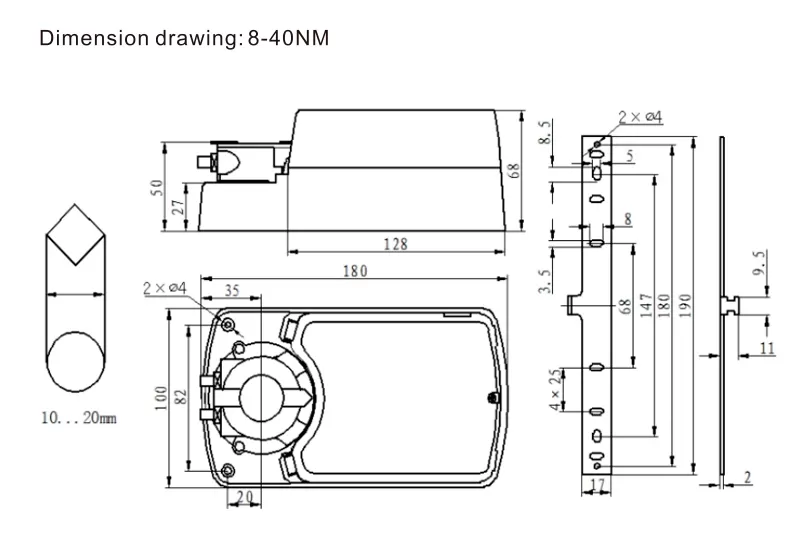

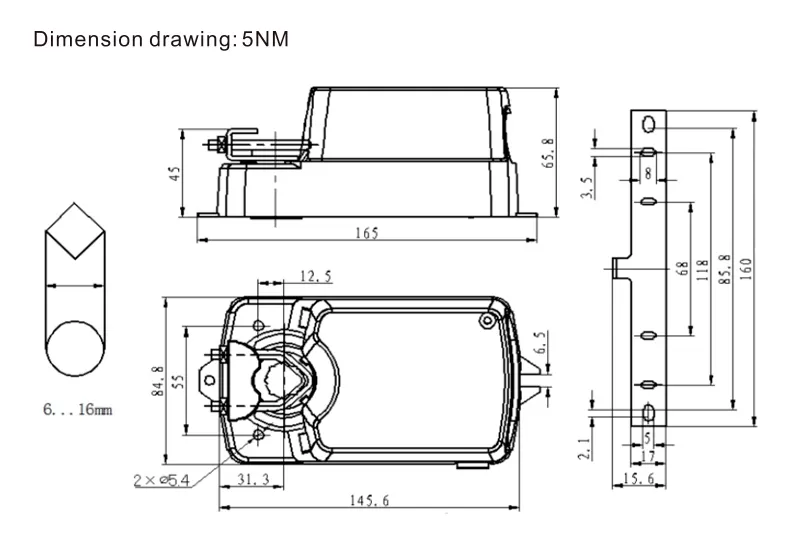

Dimensão Desenho	L × W × H/mm	Veja detalhes dimensionais
	Comprimento mínimo do eixo	> 50mm
	Peso	<1.3Kg

Modelo	Torque de saída	Fonte de alimentação	Tempo de execução	Sinal de controle	F Interruptor Auxiliar
LFZ-Q0524/230-K/KF	5N	24V/230V	3.5S	Controle On-off	Dois conjuntos de interruptores auxiliares
LFZ-Q0524/230-M/MF	5N	24V/230V	3.5S	0(2)~ 10V/0(4)~ 20mA	Dois conjuntos de interruptores auxiliares
LFZ-Q0824/230-K/KF	8N	24V/230V	8S	Controle On-off	Dois conjuntos de interruptores auxiliares
LFZ-Q0824/230-M/MF	8N	24V/230V	85	0(2)~ 10V/0(4)~ 20mA	Dois conjuntos de interruptores auxiliares
LFZ-Q1624/230-K/KF	16N	24V/230V	16S	Controle On-off	Dois conjuntos de interruptores auxiliares
LFZ-Q1624/230-M/MF	16N	24V/230V	16S	0(2)~ 10V/0(4)~ 20mA	Dois conjuntos de interruptores auxiliares
LFZ-Q2424/230-K/KF	24N	24V/230V	<30S	Controle On-off	Dois conjuntos de interruptores auxiliares
LFZ-Q2424/230-M/MF	24N	24V/230V	<30S	0(2)~ 10V/0(4)~ 20mA	Dois conjuntos de interruptores auxiliares
LFZ-Q4024/230-K/KF	40N	24V/230V	<30S	Controle On-off	Dois conjuntos de interruptores auxiliares
LFZ-Q4024/230-M/MF	40N	24V/230V	<30S	0(2)~ 10V/0(4)~ 20mA	Dois conjuntos de interruptores auxiliares
