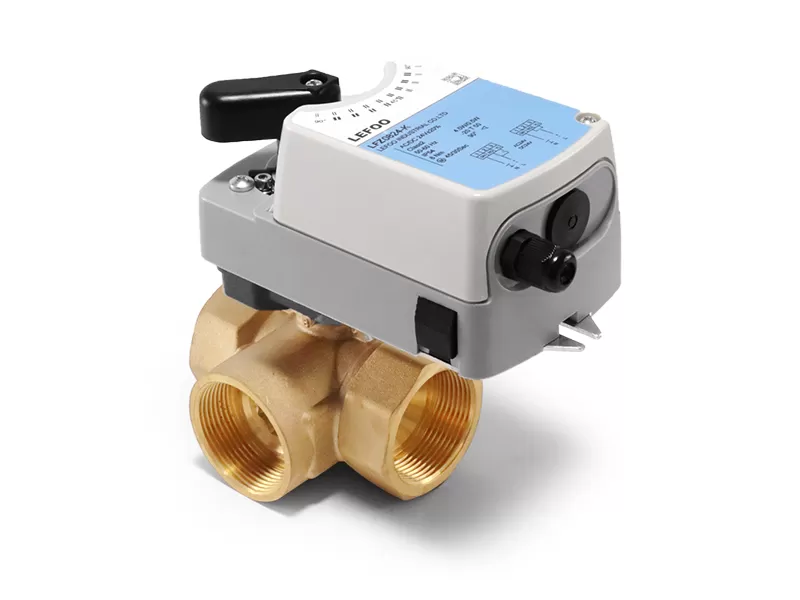

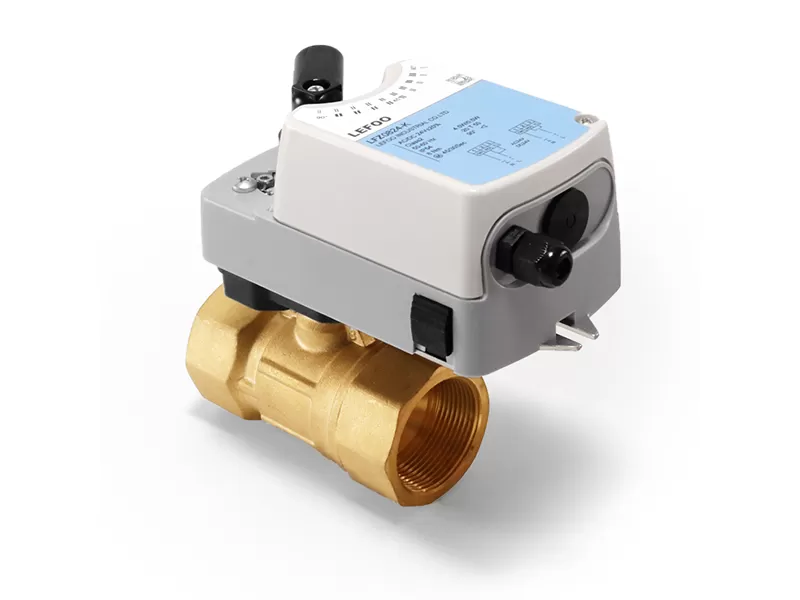

No HVAC e no sistema de água, as válvulas de esfera são usadas como válvulas de controle automático. Lt tem relação fow ajustável, alta confiabilidade e longa vida útil. O lt usa grafite para fortalecer o anel de vedação do corpo da válvula e o anel de vedação da haste da válvula EPDM dupla. O lt integrou a distribuição da válvula no interior e não tem medo da diferença de pressão reversa. Tem a característica de igual percentagem fow. Sua alta pressão de desligamento é de 1,4 MPa. A pressão de trabalho nominal é PN20. A diferença máxima de pressão de trabalho é de 0,35Mpa. lt tem um botão de curto-circuito do atuador manual. A temperatura de trabalho é de-5 a 121 °C. Lt é adequado para ar condicionado central, sistema de abastecimento de água quente e fria, umidifcation vapor, etc.
Geral | Valor | Geral | Valor |
Faixa de diâmetro | DN15-DN150 | Ângulo de rotação | 0-90 ° |
Modo de conexão | DN65-DN150 (conmeção da cabeça feminina) DNI5-DNS50 (conneção com presas) | Posição de instalação | Instalação vertical |
Médio | Água quente e fria, vapor insaturado, 50% de etanol de água, etc. | Características de fluxo | Percentagem igual |
Faixa de temperatura média | -5 °C-120 °C | Pressão de rolamento do corpo do vale | Fio de parafuso 1.6Mpa flang 2.0Mpa |
Relação ajustável da válvula | > 100 | Material do corpo da válvula | Ferro fundido nodular de latão forjado (rosca) (flange) |
Rato de vazamento | Sem vazamento da fábrica | Material do núcleo da válvula | 304 de aço inoxidável |
Max. diferença de pressão admissível | 0,35Mpa | Material da haste da válvula | 304 de aço inoxidável |
Diferença de pressão de corte máx. | 1.4Mpa | Anel de vedação | EPDM |
Modelo | Diâmetro | Fluxo bidirecional | Fonte de alimentação | Sinal de controle | F interruptor auxiliar | Suporte | Atuador | ||
Duas vias | Três vias | ||||||||
LFZ-DQ 15-V | LFZ-DQ 15-Y | DN 15 | 4.0 | AC/DC24V/230V | Interruptor/ajustar | Um | Conjunto | Suporte de válvula de esfera de alta plataforma com embalagem/suporte de válvula de esfera curta com embalagem | Atuador com 4NM |
LFZ-DQ 20-V | LFZ-DQ 20-Y | DN 20 | 4.0 | AC/DC24V/230V | Interruptor/ajustar | Um | Conjunto | Suporte de válvula de esfera de alta plataforma com embalagem/suporte de válvula de esfera curta com embalagem | Atuador com 4NM |
LFZ-DQ 25-V | LFZ-DQ 25-Y | DN 25 | 10.0 | AC/DC24V/230V | Interruptor/ajustar | Dois | Conjuntos | Suporte de válvula de esfera de alta plataforma com embalagem/suporte de válvula de esfera curta com embalagem | Atuador com 6NM |
LFZ-DQ 32-V | LFZ-DQ32-Y | DN 32 | 16.0 | AC/DC24V/230V | Interruptor/ajustar | Dois | Conjuntos | Suporte de bola alve de alta platfom com embalagem/suporte de válvula de esfera curta com embalagem | Atuador com 6NM |
LFZ-DQ 40-V | LFZ-DQ 40-Y | DN 40 | 25,0 | AC/DC24V/230V | Interruptor/ajustar | Dois | Conjuntos | Suporte de válvula de esfera de alta plataforma com embalagem 7 suporte de válvula de esfera curta com embalagem | Atuador com 6NM |
LFZ-DQ50-V | LFZ-DQ50-Y | DN 50 | 40,0 | AC/DC24V/230V | Interruptor/ajustar | Dois | Conjuntos | Suporte de válvula de ballvalve de alta plataforma com embalagem/suporte de válvula de ballão curto com embalagem | Atuador com 6NM |
LFZ-DQ 65-V | / | DN 65 | 63.0 | AC/DC24V/230V | Interruptor/ajustar | Dois | Conjuntos | Suporte de válvula de esfera de alta plataforma com embalagem | Atuador com 16NM |
LFZ-DQ 80-V | / | DN 80 | 100,0 | AC/DC24V/230V | Interruptor/ajustar | Dois | Conjuntos | Suporte de válvula de esfera de alta plataforma com embalagem | Atuador com 16NM |
LFZ-DQ100-V | / | DN 100 | 160,0 | AC/DC24V/230V | Interruptor/ajustar | Dois | Conjuntos | Suporte de válvula de esfera com embalagem | Atuador com 24NM |
LFZ-DQ 125-V | / | DN 125 | 250,0 | AC/DC24V/230V | Interruptor/ajustar | Dois | Conjuntos | Suporte de válvula de esfera com embalagem | Atuador com 24NM |
LFZ-DQ 150-V | / | DN150 | 400,0 | AC/DC24V/230V | Interruptor/ajustar | Dois | Conjuntos | Suporte de válvula de esfera com embalagem | Atuador com 32NM |
Modelo | G | H(mm) | H1(mm) | L(mm) | Modelo | Flange Indexação Círculo | L(mm) | D(mm) | H(mm) | N-d |
DN 15 | G1/2 | 184 | 37,5 | 60 | DN 65 | 145 | 97 | 105 | 136 | 4-18 |
DN 20 | G3/4 | 184 | 44 | 73 | DN 80 | 160 | 108 | 120 | 140 | 8-18 |
DN 25 | G1 | 189 | 47 | 89 | DN 100 | 175 | 120 | 145 | 104 | 8-18 |
DN 32 | G1-1/4 | 199 | 52.5 | 102.5 | DN 125 | 200 | 145 | 175 | 115 | 8-18 |
DN 40 | G1-12 | 208 | 57 | 113 | DN 150 | 230 | 165 | 205 | 138 | 8-18 |
DN 50 | G2 | 219 | 62 | 127,5 | ||||||
