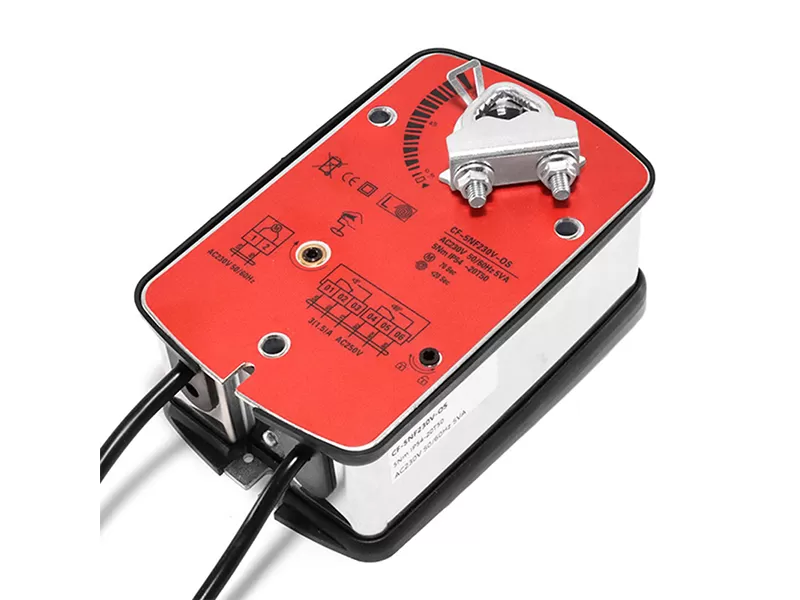

Os atuadores de amortecedor elétrico da série LFZ-T05 adotam motor DC importado/motor sem escova para fornecer energia com torques de 5NM. É amplamente utilizado na construção de campos de ventilação, que podem realizar reinicialização mecânica quando desligada e partida elétrica, fornecendo mais de 30000 vezes de ação repetida.
| Geral | Valor | |
| Parâmetro elétrico | Tensão nominal | AC24V 50/60Hz DC24V /AC100...240V 50/60Hz |
| Faixa de tensão nominal | AC/DC19.2...28.8V/AC85.265V | |
| Consumo de energia | Executar Status de espera de status | |
| Tamanho do cabo | 0.5mm ² | |
| Classificação do interruptor auxiliar | 3A, AC230V | |
| Parâmetro da função | Torque | 5NM |
| Tamanho adequado do amortecedor | Sob resistência nomal ao vento, 1NM corresponde a 0,1 medidor de sauare (Incluir esquema de correspondência de válvula hermética) | |
| Direção rotativa | Ajuste manual disponível | |
| Operação manual | Disponível em todas as séries | |
| Ângulo de rotação | Max 95 °. O curso completo pode ser ajustado pelo limite mecânico | |
| Tempo de execução | Ajustável dentro da faixa de parâmetro | |
| Nível de ruído | Motor running46db, mola reset 62db | |
| Indicação de posição | Indicação mecânica | |
| Ambiente de trabalho | Grau elétrico | Lll (tensão Safelow) ll (isolamento duplo) |
| Grau de proteção | IP54 | |
| Lemperatura de trabalho | -20 .. + 50 °C/IEC 721-3-3 | |
| Lemperatura de armazenamento | -30 .. + 80 °C/IEC 721-3v-2 | |
| Temperatura mais | 95% RH, sem condensação/EN 60730-1 | |

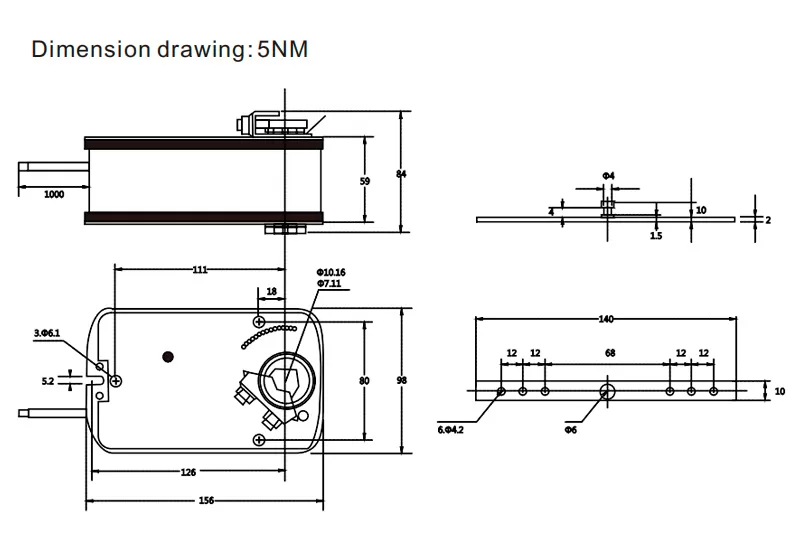

| Dimensão Desenho | Dimensão | Ver desenho Dimensão |
| Comprimento do eixo | > 50mm | |
| Tamanho do eixo | 10-20 eixo redondo 10x10 .. 16x16 eixo redondo | |
| Peso | <1,8 kg | |
| Modelo | Torque de saída | Fonte de alimentação | Tempo de execução | Sinal de controle | F Interruptor Auxiliar |
| LFZ-T0524-K/T1024-K/T1524-K | 5N/10N/15N | 24V | Tempo de execução do motor 70S; Tempo de reinicialização da primavera <20s | Controle ON-OFF | / |
| LFZ-T0524-KF/T1024-KF/T1524-KF | 5N/10N/15N | 24V | Tempo de execução do motor 70S; Tempo de reinicialização da primavera <20s | Controle ON-OFF | Dois conjuntos de interruptores auxiliares |
| LFZ-T05230-K/T10230-K/T15230-K | 5N/10N/15N | 230V | Tempo de execução do motor 70S; Tempo de reinicialização da primavera <20s | Controle ON-OFF | / |
| LFZ-T05230-KF/T10230-KF/T15230-KF | 5N/10N/15N | 230V | Tempo de execução do motor 70S; Tempo de reinicialização da primavera <20s | Controle ON-OFF | Dois conjuntos de interruptores auxiliares |
