LFP1075T
Bomba de entrega de demanda 24VDC

Obter uma cotação Baixar PDF

Dados de desempenho e curvas

Os dados foram testados na pressão de entrada de 0PSI, temperatura ambiente e temperatura da água de 25 °C e tensão de 24V DC. O acima é os dados de teste de 3/8 "tubo. Se outros tamanhos de tubo forem usados, os dados de teste serão diferentes.

Curva de elevação de temperatura

A curva de elevação de temperatura é medida pela temperatura ambiente de 25 °C, a pressão de entrada de 0PSI e a pressão de trabalho de 70PSI. A fim de garantir a segurança do motor, a temperatura do alojamento excede aproximadamente 73 ° C, e o protetor térmico é desconectado para resfriar o motor. O motor será contínuo trabalhando quando a elevação real da temperatura do motor é mais baixa do que a temperatura da desconexão da proteção térmica. Todos os dados de desempenho e curvas de temperatura são aproximados e as condições reais variam com as condições ambientais, como a temperatura.

Parâmetros

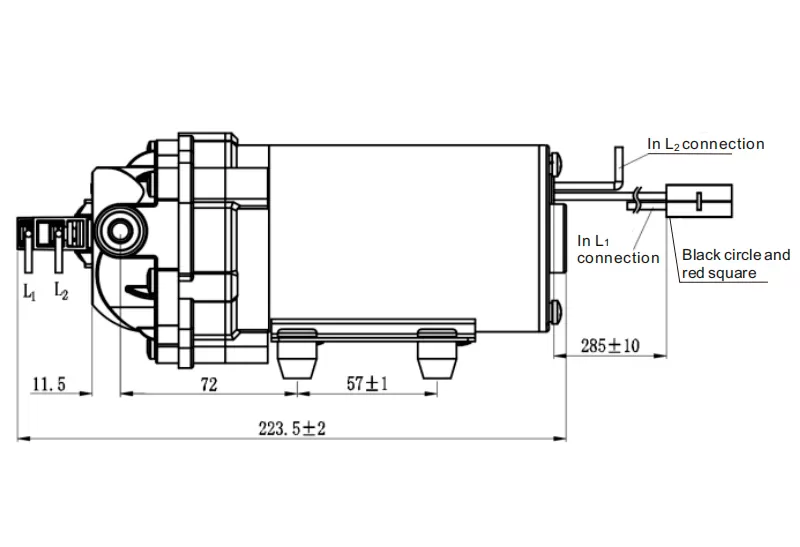

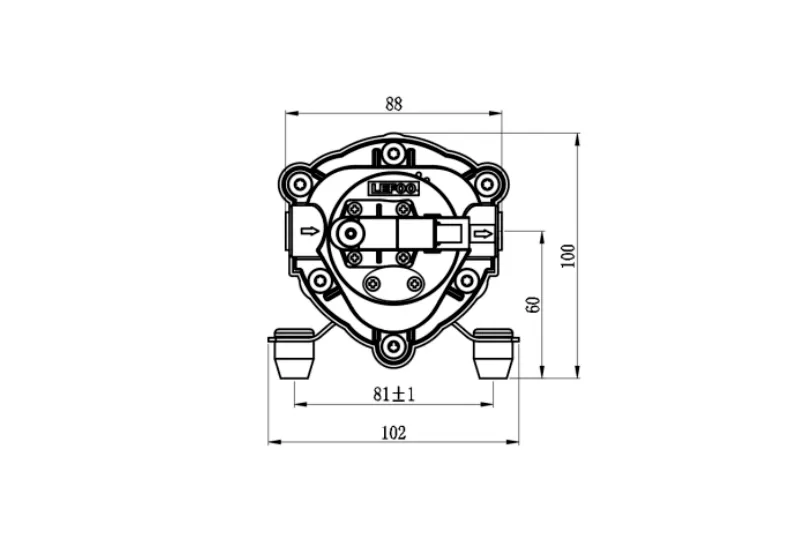

Dimensão

Documentos & Desenhos

Aplicação Relacionada

Parâmetros

Parâmetro de desempenho

Descarga Pressão /PSI	Taxa de fluxo /GPM	Taxa de fluxo /LPM	Atual /A


0	0,75	2.84	0,68
10	0,72	2.73	0,83

20	0,69	2.61	0,99
30	0,66	2,50	1.15

40	0,63	2.39	1.3

50	0,6	2.27	1,46
60	0,57	2.16	1.6 1

70	0,54	2.05	1,77

Pressão de desligamento para seleção

Seleção	Classificação Tensão	Água de entrada Pressão	Trabalhando Taxa de fluxo	Trabalhando Atual	Sucção	Desligamento Pressão	Máximo Atual	Conexão


LFP1075T-30070	24V DC	0 PSI	0,75 GPM	≤ 1.1A	≥ 2 M	70 PSI	≤ 2.1A	3/8" Lado feminino rápido Conector NPT3/8 Rosca de parafuso

LFP1075T-30060						60 PSI	≤ 2.0A


LFP1075T-30050						50 PSI	≤ 1.8A

LFP1075T-30040						40 PSI	≤ 1.7A


LFP1075T-30030						30 PSI	≤ 1.5A
