Bomba de entrega de demanda 24vdc lfp1100t china

LFP1100T
Bomba de entrega sob demanda 24 Vcc

Obter uma cotação Baixar PDF

Dados de desempenho e curvas

Os dados foram testados na pressão de entrada de 0PSI, temperatura ambiente e temperatura da água de 25 °C e tensão de 24V DC. O acima é os dados de teste de 3/8 "tubo. Se outros tamanhos de tubo forem usados, os dados de teste serão diferentes.

Curva de elevação de temperatura

A curva de elevação de temperatura é medida pela temperatura ambiente de 25 °C, a pressão de entrada de 0PSI e a pressão de trabalho de 70PSI. A fim de garantir a segurança do motor, a temperatura do alojamento excede aproximadamente 73 ° C, e o protetor térmico é desconectado para resfriar o motor. O motor será contínuo trabalhando quando a elevação real da temperatura do motor é mais baixa do que a temperatura da desconexão da proteção térmica. Todos os dados de desempenho e curvas de temperatura são aproximados e as condições reais variam com as condições ambientais, como a temperatura.

Parâmetros

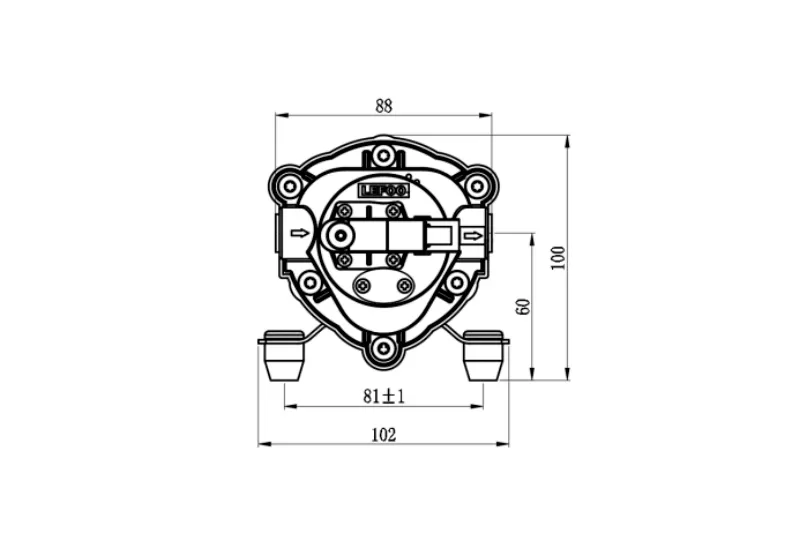

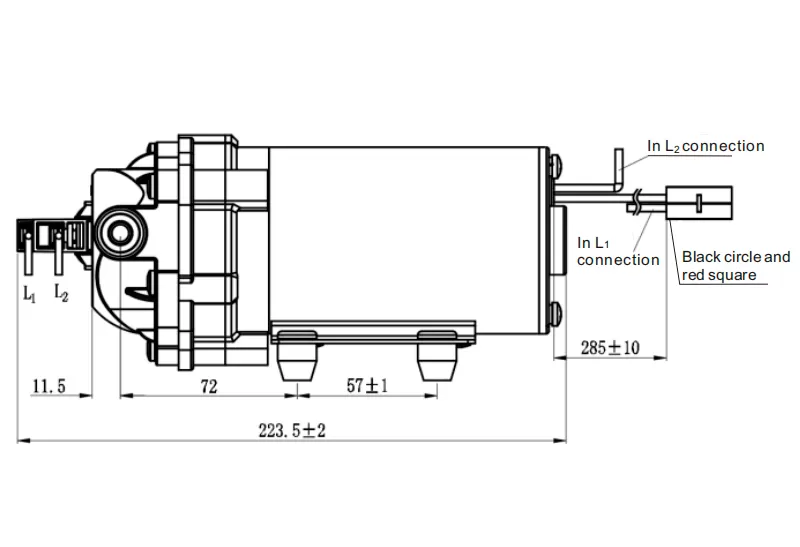

Dimensão

Documentos & Desenhos

Aplicação Relacionada

Parâmetros

Parâmetro de desempenho

Descarga Pressão /PSI	Taxa de fluxo /GPM	Taxa de fluxo /LPM	Atual /A


0	1	3,79	1
10	0,97	3,67	1.22

20	0,94	3,56	1,42
30	0,91	3,44	1,63

40	0,88	3.32	1,84

50	0,85	3.21	2.04
60	0,82	3.09	2,25

70	0,78	2.97	2.46

Pressão de desligamento para seleção

Seleção	Classificação Tensão	Água de entrada Pressão	Trabalhando Taxa de fluxo	Trabalhando Atual	Sucção	Desligamento Pressão	Máximo Atual	Conexão


LFP1100T-30070	24V DC	0 PSI	1.0GPM	≤ 1.4A	≥ 2 M	70 PSI	≤ 2.8A	3/8" Lado feminino rápido Conector NPT3/8 Rosca de parafuso

LFP1100T-30060						60PSI	≤ 2.6A


LFP1100T-30050						50PSI	≤ 2.4A

LFP1100T-30040						40 PSI	≤ 2.2A


LFP1100T-30030						30PSI	≤ 2.0A
