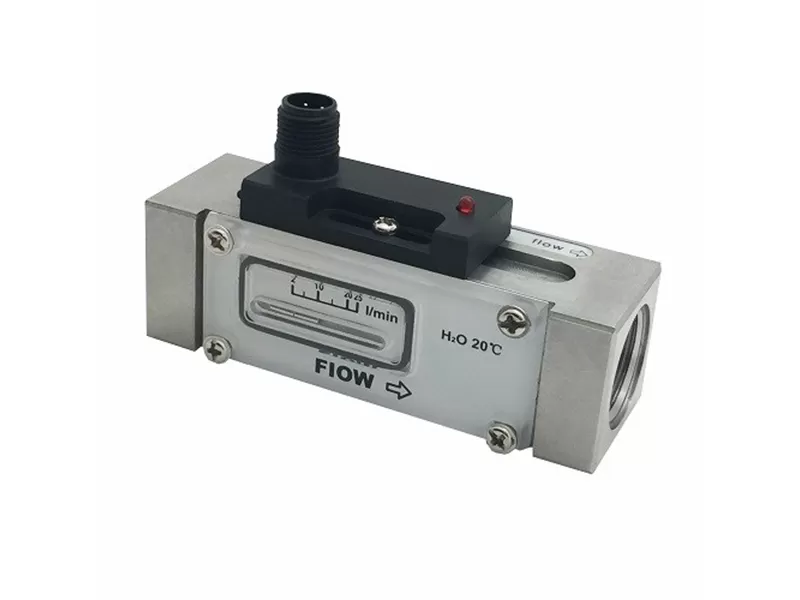

FS200
Interruptor de Fluxo de Pistão

Name: FS200
Brand: Lefoo 2000 - 2025
Availability: InStock

Obter uma cotação Baixar PDF

Baixar PDF

Princípio e estrutura:Instalação on-line, interruptor de fluxo mecânico, ser usado em meios de líquido ou gás. Plástico sólido, alumínio ou caixa de aço inoxidável são opcionais.

Característica principal:Muito poucas perdas de pressão, repetibilidade satisfatória e peças antipoluição, mecânicas e eletrônicas são isoladas completamente. Precisão de configuração mais precisa, com definição de medidor de discagem, configuração fácil, usuário não precisa definir no local, status do interruptor exibe em LED.

Aplicação:Pode ser usado em gás e líquido, automação industrial, equipamentos mecânicos, compressor de ar industrial, HVAC.

Parâmetros

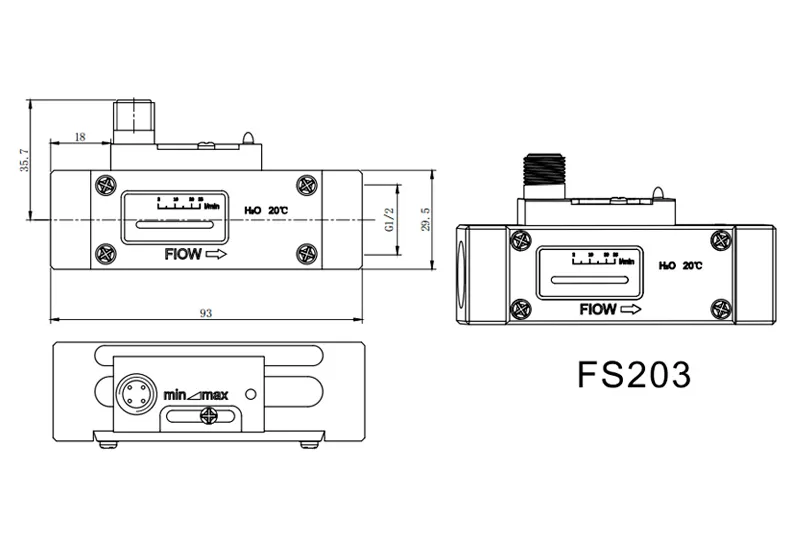

Dimensão

Documentos & Desenhos

Aplicação Relacionada

Parâmetros

Geral	Valor
Faixa de configuração	Veja a folha de especificação
Precisão	Faixa total de ± 5%
Atraso	Dependa de interruptores diferentes, mínimo 0.5L/Min
Escala de configuração	20 °C água como mídia, horizontalmente instalação na posição marcada
Escala de configuração	Mudança de mídia e temperatura pode infuência o valor
Display de LED	Disponível apenas na distribuição DC
Terminal	Plugue M12 e Hirschmann
Saída	Interruptor Reed, capacidade: 24VDC/250VAC, 100mA
Pressão de prova	50bar (alumínio) 200bar (aço inoxidável)
Perda de pressão média	0.3bar(25L/min)
Diferença de retorno	Relacionado ao valor do interruptor, mínimo 0.5L/Min
Temperatura de meda	0-100 °C/0-160 (opção de alta temperatura)
Grau de proteção	IP65
Engenharia de Plástico Materiais	Habitação: Plásticos de engenharia POM
	Êmbolo: POM plásticos de engenharia
	Mola: 316L de aço inoxidável sus1.4310
	Selo: NBR
	Ímã: Bário
Alumínio anódico Materiais de óxido	Habitação: Óxido de alumínio anódico
	Êmbolo: POM plásticos de engenharia
	Mola: 316l aço inoxidável SUS1.4310
	Selo: NBR
	Ímã: Bário
Aço inoxidável Materiais	Habitação: 304 inoxidável stee
	Êmbolo: POM plásticos de engenharia
	Mola: 316L aço inoxidável SUS1.4310
	Selo: NBR
	Ímã: Bário

Anódico Alumínio Óxido Materiais (Inoxidável Aço)	Modelo	Prova Pressão	Máximo Fluxo	Mutável Alcance		G	L	H	B	X	Peso
		Prova Pressão	Máximo Fluxo	Mutável Alcance		G	L	H	B	X	Peso
		Kg	L/min (água)	L/min (água)		Mm	Mm	Mm	Mm	Mm	Kg
	FS201. 202 203	Maxinmun 200 Kg	40	0,6 (0,1)	8(7)	G1/4	93	36	30	12	0,22 (0,53)
				0,6 (0,1)	8(7)	G3/8				15	0,20 (0,51)
				0,6 (0,1)	8(7)	G1/2					0,18 (0,48)
				0,6 (0,1)	8(7)	G3/4	105		35		0,23 (0,65)
				0,6 (0,1)	8(7)	G1	105		40		0,32 (0,82)
				1 (0,5)	15(13)	G1/4	93		30	12	0,22 (0,53)
				1 (0,5)	15(13)	G3/8				15	0,20 (0,51)
				1 (0,5)	15(13)	G1/2					0,18 (0,48)
				1 (0,5)	15(13)	G3/4	105		35		0,23 (0,65)
				1 (0,5)	15(13)	G1	105		40		0,32 (0,82)
				2 (0,8)	28(25)	G1/2	93		30		0,18 (0,48)
			80	2 (0,8)	28(25)	G3/4	105		35		0,23 (0,65)
			80	2 (0,8)	28(25)	G1			40		0,32 (0,82)
			120	27(21)	70(66)	G3/4			35		0,23 (0,65)
			120	27(21)	70(66)	G1			40		0,32 (0,82)

Observação:

1. Os dados entre parênteses acima são o ponto de reinicialização enquanto o outro é o ponto de operação. Consulte os dados do ponto de redefinição enquanto estiver no limite inferior de alarme (monitorando fow muito pequeno), e consulte os dados do ponto de operação durante o alarme do limite superior (monitorando o fluxo muito grande).

2. os dados acima são baseados no teste que o interruptor é instalado na tubulação horizontal verticalmente e usam a água de 20 °C como a mídia.

3. os dados acima da pressão da prova são baseados em 304 materiais de aço inoxidável, pressão da prova 50bar, 20bar são opcionais.
