Bomba de entrega de demanda 24vdc lfp1115t fabricante

LFP1115T
Bomba de entrega sob demanda 24 Vcc

Obter uma cotação Baixar PDF

Dados de desempenho e curvas

Os dados foram testados na pressão de entrada de 0PSI, temperatura ambiente e temperatura da água de 25 °C e tensão de 24V DC. O acima é os dados de teste de 3/8 "tubo. Se outros tamanhos de tubo forem usados, os dados de teste serão diferentes.

Curva de elevação de temperatura

A curva de elevação de temperatura é medida pela temperatura ambiente de 25 °C, a pressão de entrada de 0PSI e a pressão de trabalho de 70PSI. A fim de garantir a segurança do motor, a temperatura do alojamento excede aproximadamente 73 ° C, e o protetor térmico é desconectado para resfriar o motor. O motor será contínuo trabalhando quando a elevação real da temperatura do motor é mais baixa do que a temperatura da desconexão da proteção térmica. Todos os dados de desempenho e curvas de temperatura são aproximados e as condições reais variam com as condições ambientais, como a temperatura.

Parâmetros

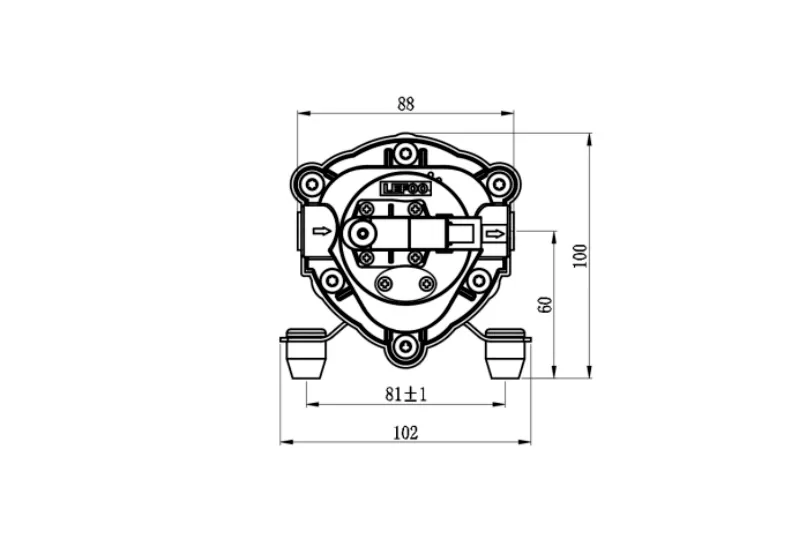

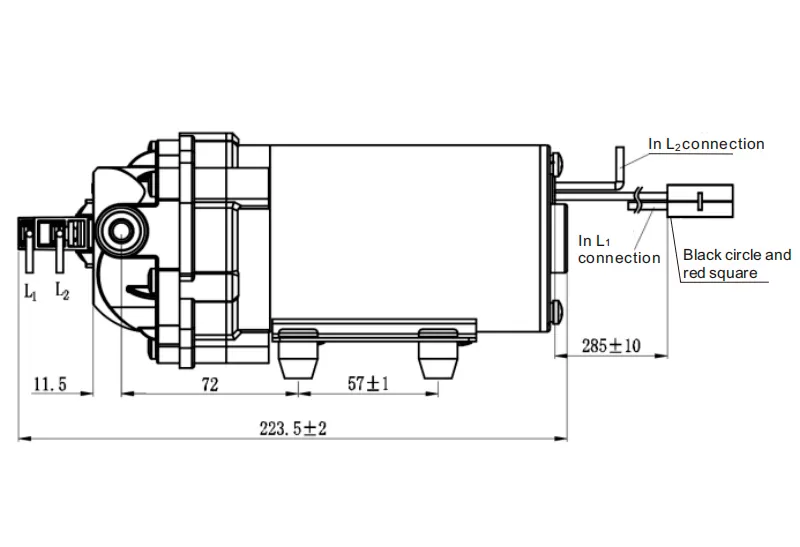

Dimensão

Documentos & Desenhos

Aplicação Relacionada

Parâmetros

Parâmetro de desempenho

Descarga Pressão /PSI	Taxa de fluxo /GPM	Taxa de fluxo /LPM	Atual /A


0	1.15	4.35	1,42
10	1.12	4.24	1,58

20	1.09	4.13	1,79
30	1.06	4.02	2.01

40	1.03	3.9	2.22

50	1	3,79	2,44
60	0,97	3,68	2.66

70	0,94	3.57	2.9

Pressão de desligamento para seleção

Seleção	Classificação Tensão	Água de entrada Pressão	Trabalhando Taxa de fluxo	Trabalhando Atual	Sucção	Desligamento Pressão	Máximo Atual	Conexão


LFP1115T-30070	24V DC	0 PSI	1.15GPM	≤ 1.6A	≥ 2 M	70 PSI	≤ 3.3A	3/8" Lado feminino rápido Conector NPT3/8 Rosca de parafuso

LFP1115T-30060						60 PSI	≤ 3.1A


LFP1115T-30050						50 PSI	≤ 2.8A

LFP1115T-30040						40 PSI	≤ 2.6A


LFP1115T-30030						30 PSI	≤ 2.4A
