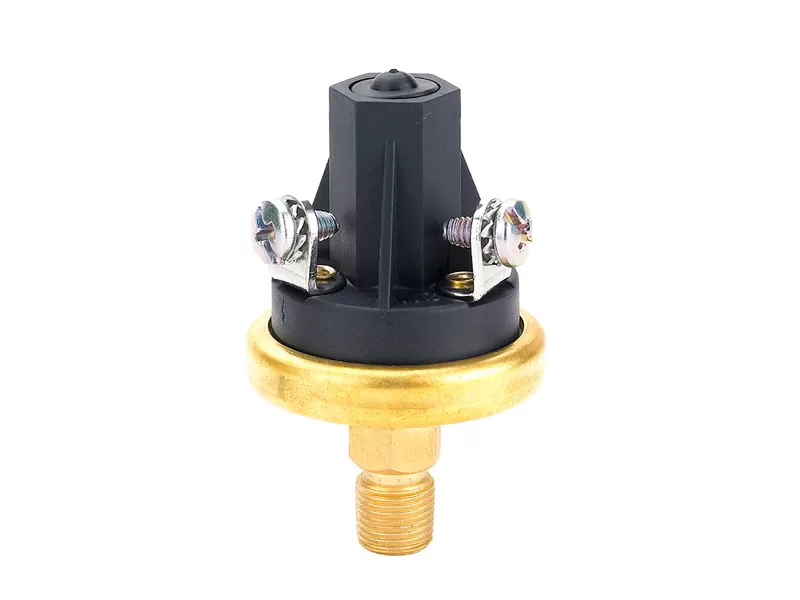

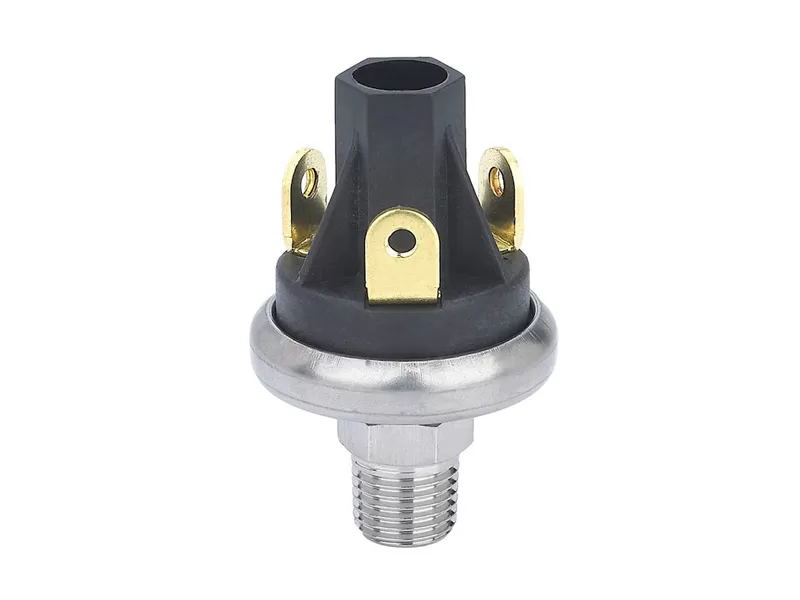

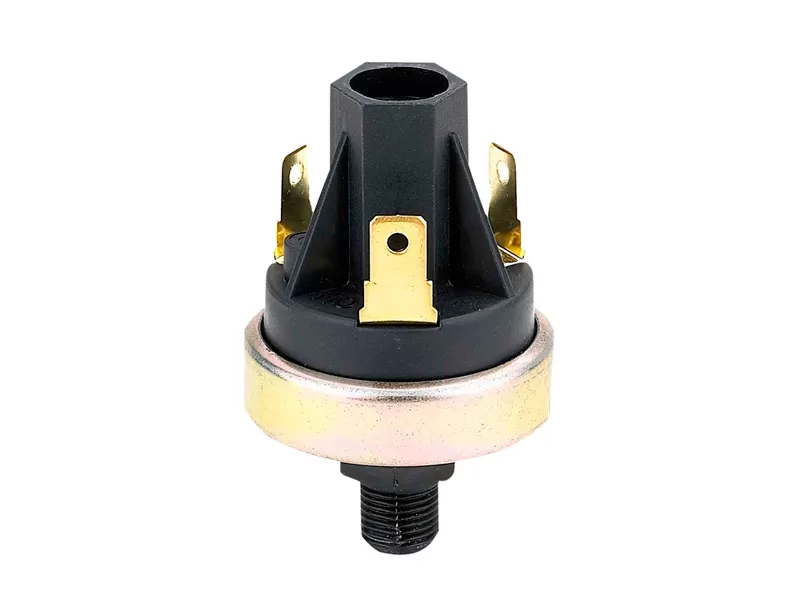

Os interruptores de pressão LF20-H são robustos, compactos e projetados para operar em ambientes hostis em várias pressões. O interruptor é calibrado de fábrica, mas no caso em que o ajuste é necessário no campo, o interruptor oferece um parafuso de ajuste para facilitar qualquer ajuste fino necessário. O diafragma padrão empregado é a poliimida, tornando-a compatível com muitos gases e líquidos. Vários outros materiais de diafragma estão disponíveis que tornam o interruptor compatível com muitos meios. Várias terminações elétricas estão disponíveis, incluindo guias e um conector de pacote métrico que forma uma vedação estanque quando conectado.
| Modelo | LF20-H |
| Mídia | Ar, água, óleos de motor, óleos de transmissão, combustíveis para aviação e outros meios de hidrocarbonetos semelhantes |
| Ponto de ajuste de pressão | Conjunto de fábrica de 10 a 400psi |
| Max Pressão Operacional | 500 psi |
| Pressão de prova | 2000 psi |
| Pressão de explosão | 4000 psi |
| Faixa de temperatura de aveia | -40 °C a 120 °C |
| Tipo de interruptor | Ação direta, contato da lâmina |
| Classificação elétrica | Resistivo: 15AMP-6VDC, 8AMP-12VDC, 4AMP-24VDC |
| Indutivo: 1AMP-120VAC, 0.5AMP-240VAC | |
| Arranjo de Contato | SPST-NO, NC, SPDT |

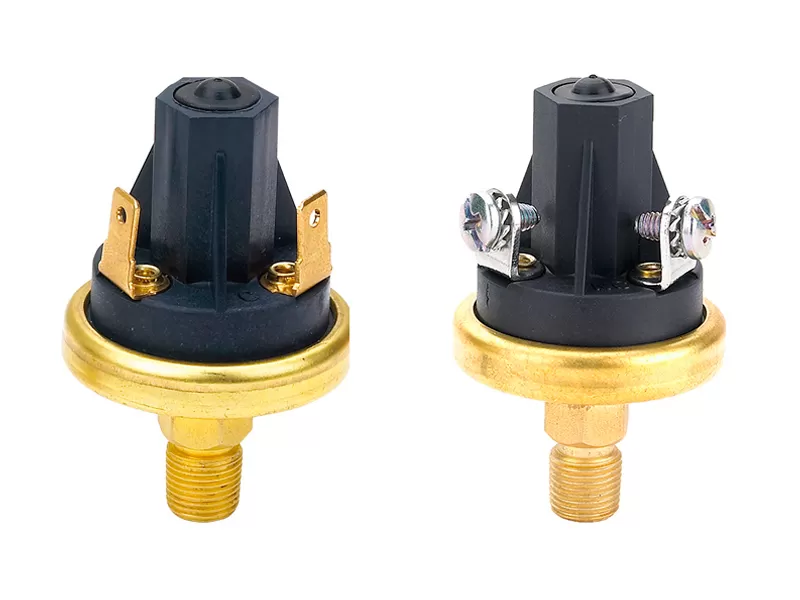

| Terminal | #8-32 parafusos, 1/4 "lâmina, Metri-Pack |
| Conexão | 1/8 "NPT Masculino, 1/4" NPT Masculino, G1/8 "Masculino, G1/4" Masculino |
| Opções | Tamanhos de conector de base, cabos de fio, circuito duplo NO/NO e circuito NC/NC. dual |
Conversão: 1kgf/cm² = 14,2psi 1bar = 14,5psi
| Número | Conjunto de pressão Faixa de pontos | Circuito | Material Base | Conexão | Terminais | Capa |
| 0 | / | / | / | / | / | Nenhum |
| 1 | 10-35psi ± 3psi | SPST-NC | / | 1/8NPT | 1/4 de lâmina | Capa A |
| 2 | 35-75psi ± 7psi | SPST-NO | Aço banhado | 1/4NPT | #8-32 parafusos | Capa B |
| 3 | 75-150psi ± 10psi | SPDT-NO-C-NC | Aço inoxidável | R1/8 | Cabos de fio | / |
| 4 | 150-250psi ± 20psi | SPST-NO (ajustável) | / | R1/4 | / | / |
| 5 | 250-400psi ± 50psi | SPDT-NO-C-NC(NO.adjustalble) | / | G1/8 | / | / |
| 6 | / | / | / | G1/4 | / | / |
O diafragma de poliimida não é terno para a água, se o cliente é usar o interruptor de pressão na água, contacte por favor a fábrica.
