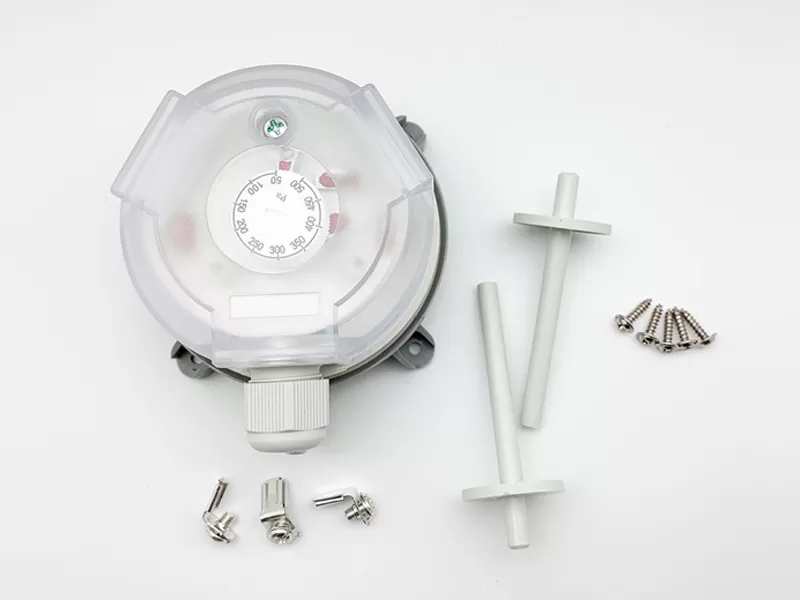

O LF32 é um interruptor de pressão diferencial ajustável capaz de detectar mudanças minúsculas na pressão devido ao tamanho e design comprovado. O ponto de ajuste do interruptor ou ponto de comutação pode ser ajustável em campo sem a necessidade de um manômetro simplesmente usando o botão de ajuste e a escala visual calibrada embutida. Este interruptor está equipado com uma tampa transparente que não só protege o botão de ajuste para ser movimento involuntário, mas também fornece proteção de classe IP54.
Modelo | LF32 |
Mídia | Ar, gás não combustível e ono-agressivo |
Max Pressão Operacional | 10kPa |
Posição de montagem | Diafragma em qualquer plano vertical |
Grau de proteção | IP54 (com capa), IPOO (sem capa) |
Temperatura de funcionamento | -40 °C a 85 °C |
Arranjo de Contato | SPDT |
Classificação elétrica | Resistência: initaial<100 miliohms Atual: 1.5A(0.4A)/250V |
Termimnal | Lâmina de 6,3mm × 0,8 ou terminal de parafuso |
Conexão | Φ 6,4mm para a conexão do tubo |
Conversão: 1in W.C.= 249Pa 1mbar = 100Pa
Modelo | Faixa de pressão | Diferencial | Tolerâncias |
LF32-02 | 20-200(Pa) | 10(Pa) | ≤ ± 15%, min ± 10Pa |
LF32-03 | 30-300(Pa) | 10(Pa) | ≤ ± 15%, min ± 10Pa |
LF32-03A | 20-300(Pa) | 10(Pa) | ≤ ± 15%, min ± 10Pa |
LF32-04 | 40-400(Pa) | 20(Pa) | ≤ ± 15%, min ± 10Pa |
LF32-05 | 50-500(Pa) | 20(Pa) | ≤ ± 15%, min ± 10Pa |
LF32-05A | 30-500(Pa) | 20(Pa) | ≤ ± 15%, min ± 10Pa |
LF32-06 | 60-600(Pa) | 20(Pa) | ≤ ± 15%, min ± 10Pa |
LF32-06A | 40-600(Pa) | 20(Pa) | ≤ ± 15%, min ± 10Pa |
LF32-10 | 200-1000(Pa) | 100(Pa) | ≤ ± 15% |
LF32-11 | 100-1000(Pa) | 50(Pa) | ≤ ± 15% |
LF32-15 | 100-1500(Pa) | 50(Pa) | ≤ ± 15% |
LF32-20 | 200-2000(Pa) | 100(Pa) | ≤ ± 15% |
LF32-25 | 500-2500(Pa) | 150(Pa) | ≤ ± 15% |
LF32-45 | 500-4500(Pa) | 250(Pa) | ≤ ± 15% |
LF32-50 | 1000-5000(Pa) | 250(Pa) | ≤ ± 15% |
