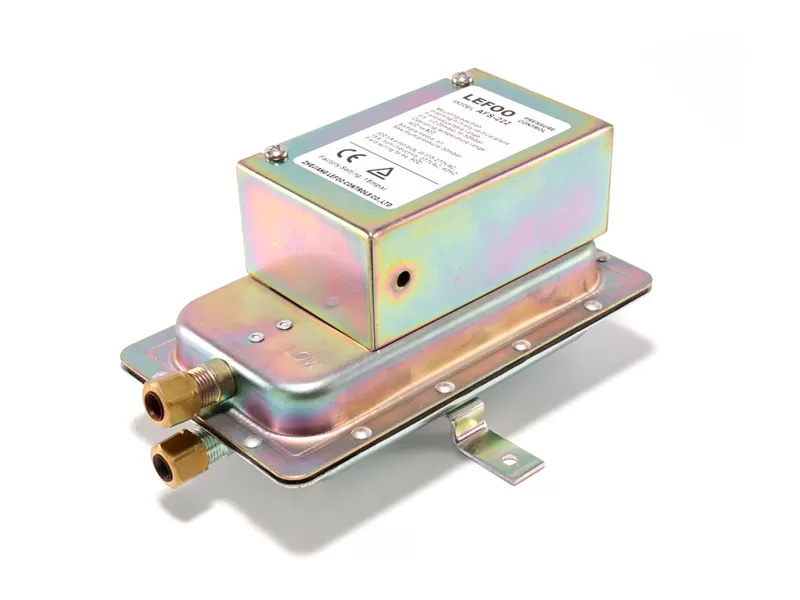

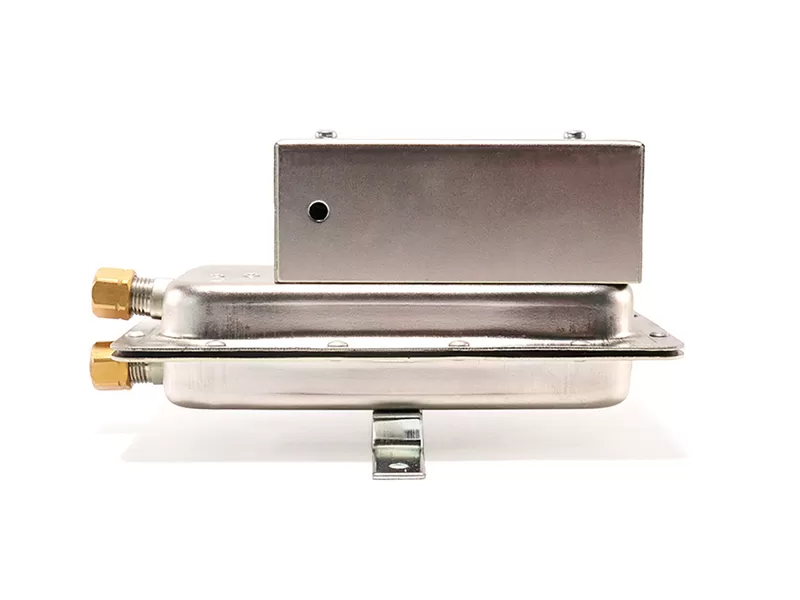

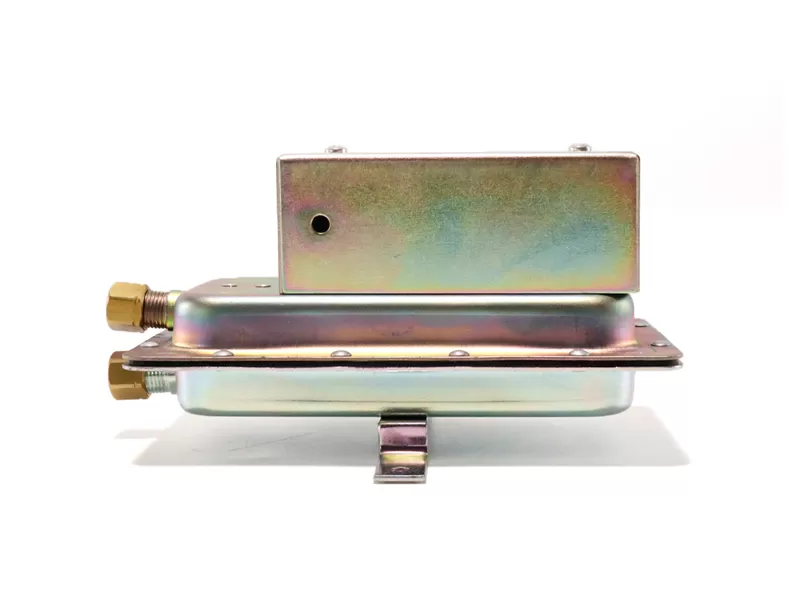

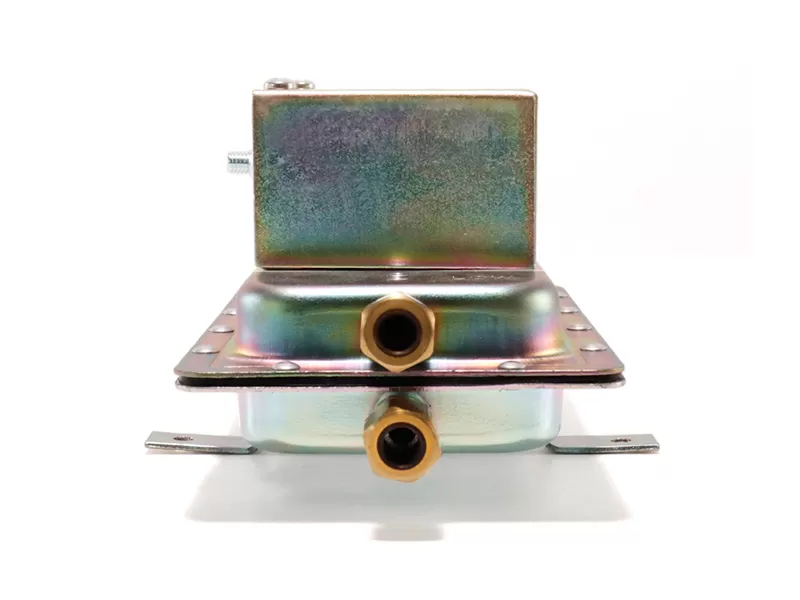

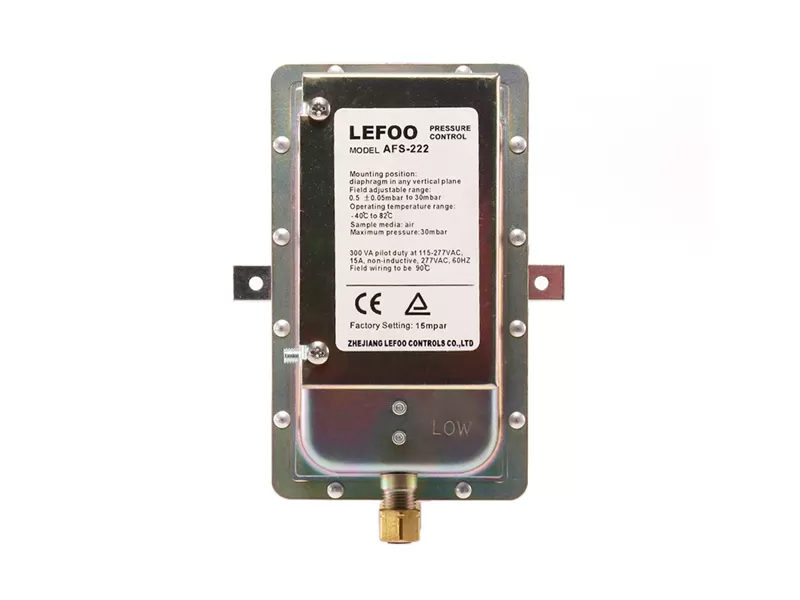

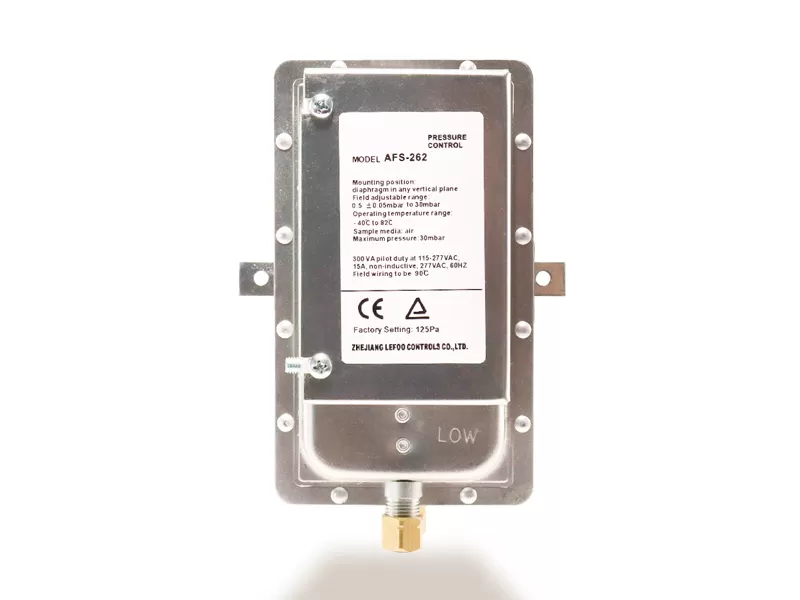

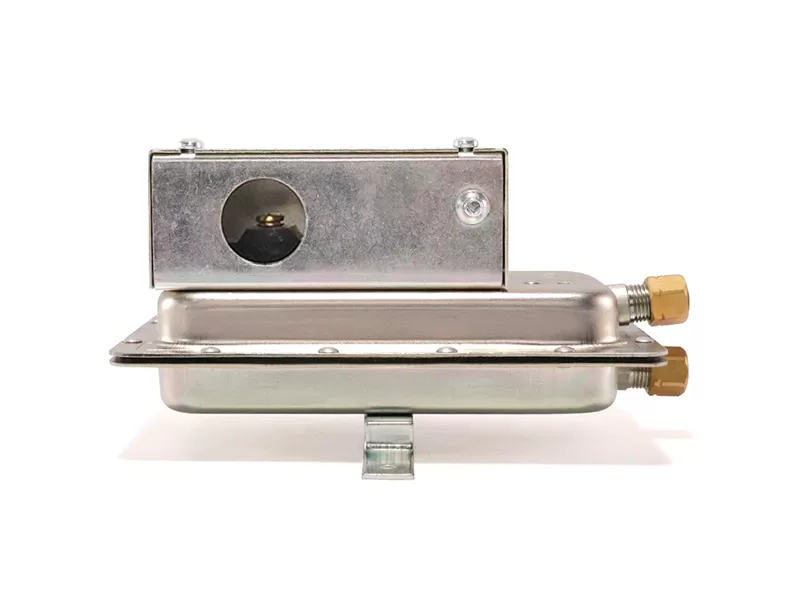

Os LF35 são interruptores de teste de fluxo de ar de uso geral projetados para HVAC, detecção de filtros bloqueados e sucção do ventilador, monitoramento do fluxo de ar em dutos, tubos, túneis e outras aplicações de gerenciamento de energia. Pode ser usado para detectar pressão de ar positiva, negativa ou diferencial.
Pressão de funcionamento: 1 = 0,5 mbar-30mbar; 2 = 0,2 mbar-5.0mbar
Conexão: 1 = aceitar tubos rígidos ou semi-rigd de 0,25 "OD; 2 = conectores macho de 0,25" silp-on, adequados para tubos flexíveis
Montagem/Fixação: A = Bracket A; B = Bracket B
Proteção do fio: 0 = nenhum; 1 = com proteção no fechamento
| Modelo | LF35-1 | LF35-2 |
| Mídia | Ar | |

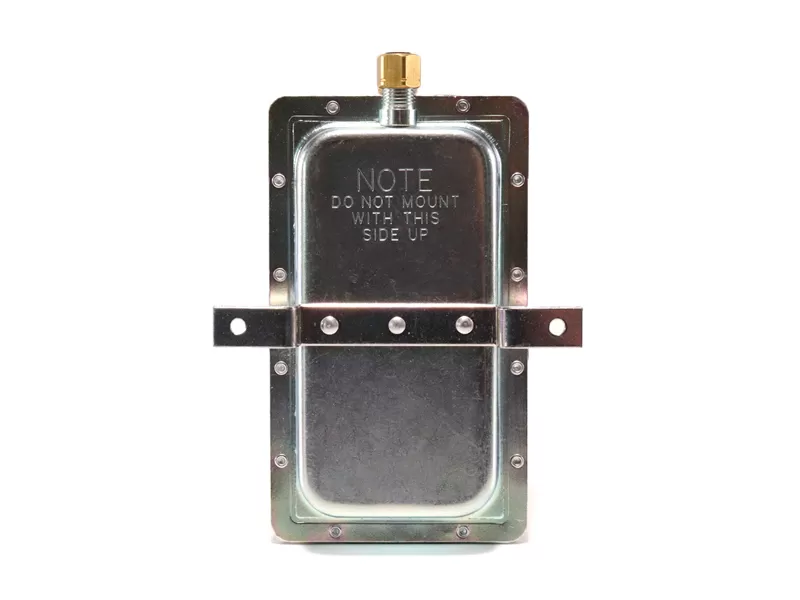

| Posição de montagem | Diafragma em qualquer plano vertical | |
| Campo Faixa Ajustável | 0,5 ± 0,05 mbar a 30,0 mbar | 0,2 ± 0,05 mbar a 5,0 mbar |
| Interruptor Diferencial | Progressivo, aumentando de aproximadamente 0,05 mabr no ponto de ajuste mínimo, para Aproximadamente 2.0mbar no ponto de ajuste máximo | Progressivo, aumentando de aproximadamente 0,05 mabr no ponto de ajuste mínimo, para Aproximadamente 0,25 mbar no ponto de ajuste máximo |
| Pressão máxima | 30mbar | |
| Temperatura de funcionamento | -40 °C ~ 82 °C | |
| Classificação elétrica | 300VA dever piloto em 115-277VAC, 10A, não indutivo, 277AVC | |
| Conexão | Conectores do tipo de compressão de ferrule e porca que aceitam 0,25 "OD rgid ou semi-rígido Tubulação; macho 0,25 "conector slip-on | |
| Arranjo de Contato | SPDT | |
Conversão: 1mbar = 100Pa 1 "W.C = 249Pa
