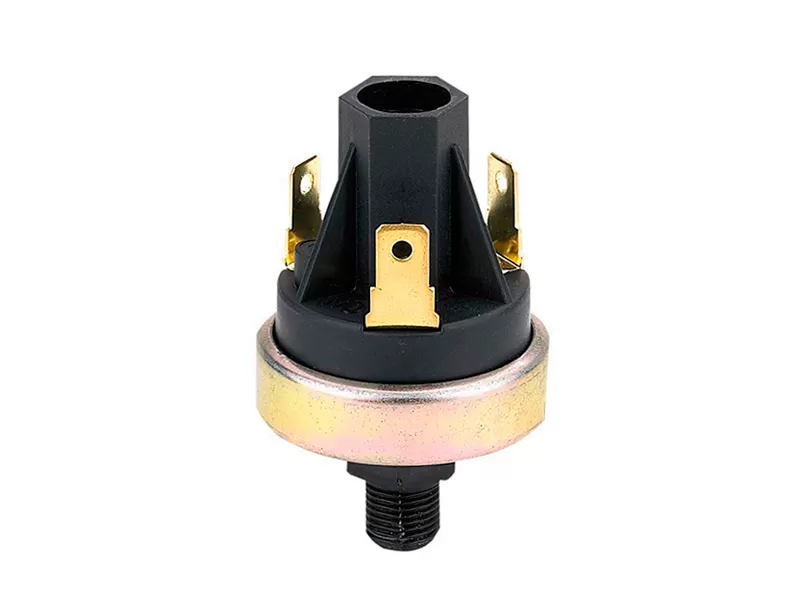

LF20-V interruptor de vácuo é projetado especificamente para resistir a aplicações de serviço estendido. Este interruptor é fator y definido. Ele possui um diafragma de borracha de fluorossilicone para compatibilidade com uma ampla variedade de fluidos e várias terminações, incluindo um conector Metri-Pack que forma uma vedação hermética quando conectado. Entre os benefícios de design proeminentes estão sua construção durável, tamanho compacto e integridade aprimorada do ponto de ajuste.
| Modelo | LF20-V |
| Mídia | Ar |
| Ponto de ajuste de pressão | Fator y definido de 1,1 a 22 in/Hg de vácuo |
| Max Pressão Operacional | 30 in/Hg vácuo |
| Pressão de explosão | 150 psi |
| Faixa de temperatura de aveia | -40 °C a 120 °C |
| Tipo de interruptor | Ação direta, contato da lâmina |
| Classificação elétrica | Resistivo: 15AMP-6VDC, 8AMP-12VDC, 4AMP-24VDC |
| Indutivo: 1AMP-120VAC, 0.5AMP-240VAC | |
| Arranjo de Contato | SPST-NO, NC |
| Terminal | #8-32 parafusos, 1/4 "lâmina, Metri-Pack |
| Conexão | 1/8 "NPT Masculino, 1/4" NPT Masculino, G1/8 "Masculino, G1/4" Masculino |
| Material | Contato: liga de prata, banhado a ouro; Base: Aço banhado; Capa: Poliéster reforçado com Glaee; Diafragma: Elastômero de Fluorosilicona |
| Opções | Vários tamanhos de conector de base, cabos de fio (envasados e selados) |
Conversão: 1kgf/cm² = 14,2psi 1bar = 14,5psi 1 in/Hg = 0,49psi
| Número | Faixa de ponto de ajuste de pressão | Circuito | Material Base | Conexão | Terminais | Capa |
| 0 | / | / | / | / | / | Nenhum |
| 1 | 1.1-3 "Hg (15-41" H20) ± 0,5 "Hg | SPST-NC | Bars | 1/8NPT | 1/4 de lâmina | Capa A |
| 2 | 4-8 "Hg ± 1" Hg | SPST-NO | Aço banhado | 1/4NPT | # 8-32parafusos | Capa B |
| 3 | 9-17 "Hg ± 2" Hg | / | Aço inoxidável | R1/8 | Cabos de fio | / |
| 4 | 18-22 "Hg ± 3" Hg | / | / | R1/4 | / | / |
| 5 | / | / | / | G1/8 | / | / |
| 6 | / | / | / | G1/4 | / | / |
