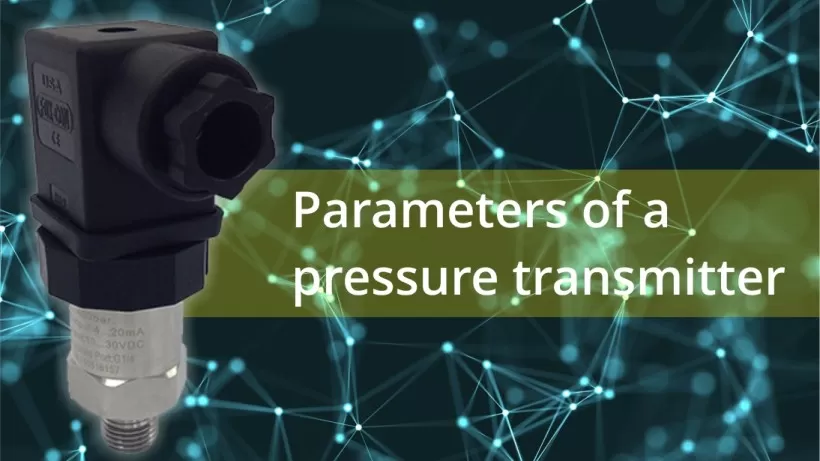

Parâmetros de um transmissor de pressão

Um transmissor de pressão opera em processos extremamente complexos e importantes em várias aplicações. Seu desempenho oferece uma resposta a uma série de pontos a serem monitorados, mas para isso, muitos conceitos devem ser entendidos. Entre esses conceitos, siga o mais importante.

Faixa: é o limite de medição e cobre da pressão mínima à máxima que o transmissor pode medir, por exemplo, 0 a 5080 mmH2O. O alcance máximo é de 5080 mmH2O.

Zero: Esta é a pressão mais baixa na qual o transmissor foi calibrado.

URL (limite de alcance superior): Esta é a pressão mais alta que o transmissor foi definido para medir, respeitando o limite de alcance superior do sensor.

LRL (limite de faixa inferior): Esta é a pressão mais baixa que o transmissor definiu para medir, respeitando o limite inferior da faixa do sensor.

Span (Faixa Calibrada): A faixa de trabalho na qual a calibração é realizada é conhecida como span, por exemplo, de 500 a 3000 mmH2O, onde a extensão é de 3000 a 500 = 2500 mmH2O. Span é o mesmo que URL - LRL.

Supressão Zero (é a quantidade pela qual o valor mais baixo excede o valor de pressão zero): A supressão ocorre quando o transmissor indica um nível acima do real. Em medições de nível onde o transmissor não está instalado no mesmo nível que seu soquete alto e há uma necessidade de compensar a coluna de líquido no soquete do transmissor. Este tipo de instalação é necessário quando o transmissor está em um nível inferior, que na prática é o meio de escolha para fácil acesso, visualização e manutenção. Neste caso, uma coluna de líquido é formada na mesma altura que o líquido dentro do soquete de impulso e o transmissor indicará um nível acima do real. Isso deve ser levado em consideração e é chamado de supressão zero.

Elevação zero (é a quantidade pela qual o valor de pressão zero excede o valor mais baixo): em tanques fechados e o transmissor de pressão diferencial está localizado abaixo do soquete Hi e não há vedação líquida no soquete Low, a coluna A quantidade de líquido aplicada ao soquete Hi deve ser compensada, Fazendo assim supressão zero. Se o líquido for selado na tomada de baixa pressão, é necessária uma compensação em ambas as colunas de líquido aplicadas na tomada Hi e na tomada Low. Isso é chamado de elevação zero.

Zero Shift: Este é um erro constante em todas as medições e pode ser um erro positivo ou negativo. Pode ocorrer por vários motivos, como mudanças de temperatura, choques mecânicos, diferentes potenciais, aterramento inadequado, etc.

Mudança de intervalo: Uma mudança na derivação da relação entrada/saída é referida como uma mudança de intervalo. Um erro de amplitude pode ou não ser seguido por um erro de deslocamento. Normalmente, os erros de calibração envolvem apenas erros de intervalo e são menos comuns do que aqueles que envolvem erros de amplitude e zero ao mesmo tempo. A grande maioria dos casos em transmissores muda para zero.

Histerese: é o fenômeno em que a saída do transmissor de pressão difere da mesma entrada aplicada, dependendo da direção em que o sinal de entrada é aplicado, ou seja, se ele está subindo ou descendo. Normalmente, o transmissor de pressão é calibrado usando as sequências de amplitude de 0, 25, 50, 75, 75, 50, 25 e 0%.

Repetibilidade: Este é o deslocamento percentual máximo com o qual a mesma medição é indicada e todas as condições são reproduzidas exatamente da mesma maneira.

Turndown (TD) ou Rangeability: é a razão entre a pressão máxima (URL) e a pressão mínima medida (amplitude mínima calibrada). Por exemplo, um alcance de transmissor é 0-5080 mmH2O e será usado em 10: 1, indicando qual transmissor medirá 0 a 508 mmH2O. TD = URL / Span calibrado.

Pressão absoluta: Um valor medido sob condições de vácuo, ou seja, sem pressão, também conhecido como zero absoluto.

Medidor ou pressão manométrica: pressão atmosférica.

Pressão diferencial: A pressão medida contra uma referência.

Pressão estática ou de linha: Pressão em uma linha de pressão onde existe um fluxo de fluido. É a pressão do processo aplicada a ambos os soquetes de um transmissor diferencial.

Pressão hidrostática: Pressão exercida por um líquido abaixo da superfície abaixo dele.

Provável erro total (ETP): Todos os transmissores, independentemente do fabricante, apresentam um erro dependendo de vários pontos. Este erro é conhecido como Provable Total Error (ETP) e depende de certas condições:

• Variação da temperatura ambiente;

• Pressão estática;

• Variação da tensão de alimentação;

• Span calibrado;

• URL do transmissor;

• Faixa do transmissor;

• Material de construção;

• Etc.
